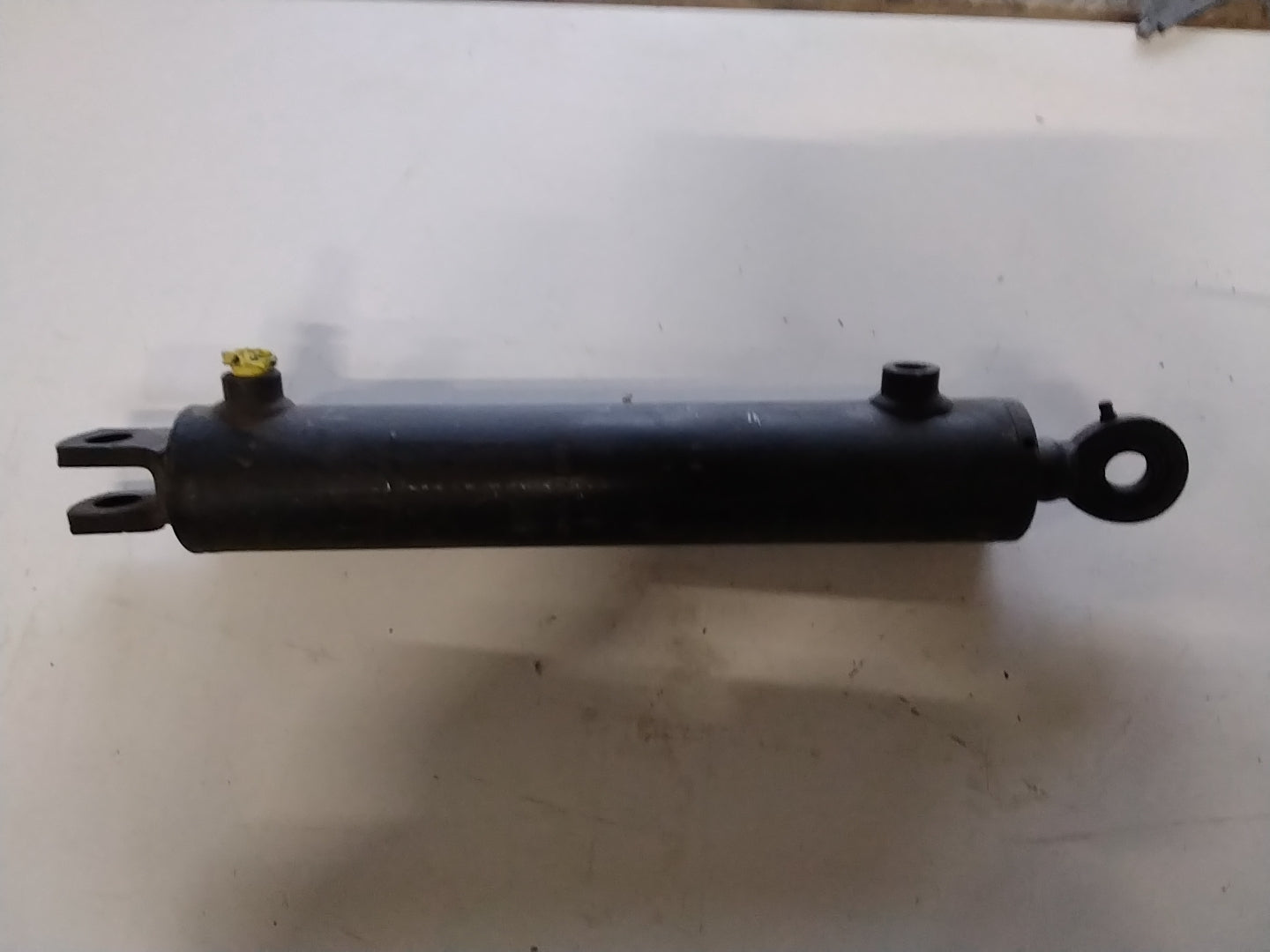

Doppelwirkender Hydraulikzylinder FAROIL 12-00 485 mm
Der doppeltwirkende Hydraulikzylinder FAROIL 12-00 ist ein lineares Antriebselement zur Erzeugung und Übertragung axialer Kräfte in hydraulischen Systemen von Baumaschinen, Verdichtungstechnik und industriellen Anlagen. Er arbeitet mit druckbeaufschlagten Fluiden im Ölkreislauf und ermöglicht kontrollierte Ein- und Ausfahrbewegungen der Kolbenstange.
Die Konstruktion umfasst ein Zylinderrohr mit definiertem Außendurchmesser, eine Kolbenstange mit festgelegtem Durchmesser sowie beidseitige Augen als Anbindung an die umgebende Mechanik. Der Kolben trennt die Druckräume im Inneren und stellt die Umwandlung des hydraulischen Drucks in mechanische Hubarbeit sicher. Über die Augenlagerung erfolgt die kraftschlüssige und bewegliche Einbindung in Gestänge, Schwingen oder Rahmenkonstruktionen.
- Ausführung als doppeltwirkender Hydraulikzylinder für bidirektionale Kraftübertragung
- Länge von Mitte Auge zu Mitte Auge: 485 mm
- Außendurchmesser Zylinderrohr: 70 mm
- Kolbenstangendurchmesser: 30 mm
- Augenabmessungen: Durchmesser 20 mm, Breite 16 mm
- Angegebene Augen- und Lagermasse: 20 mm x 22 mm x 42 mm x 40 mm
- Auslegung für den Einsatz in hydraulischen Systemen mit Ölkreislauf

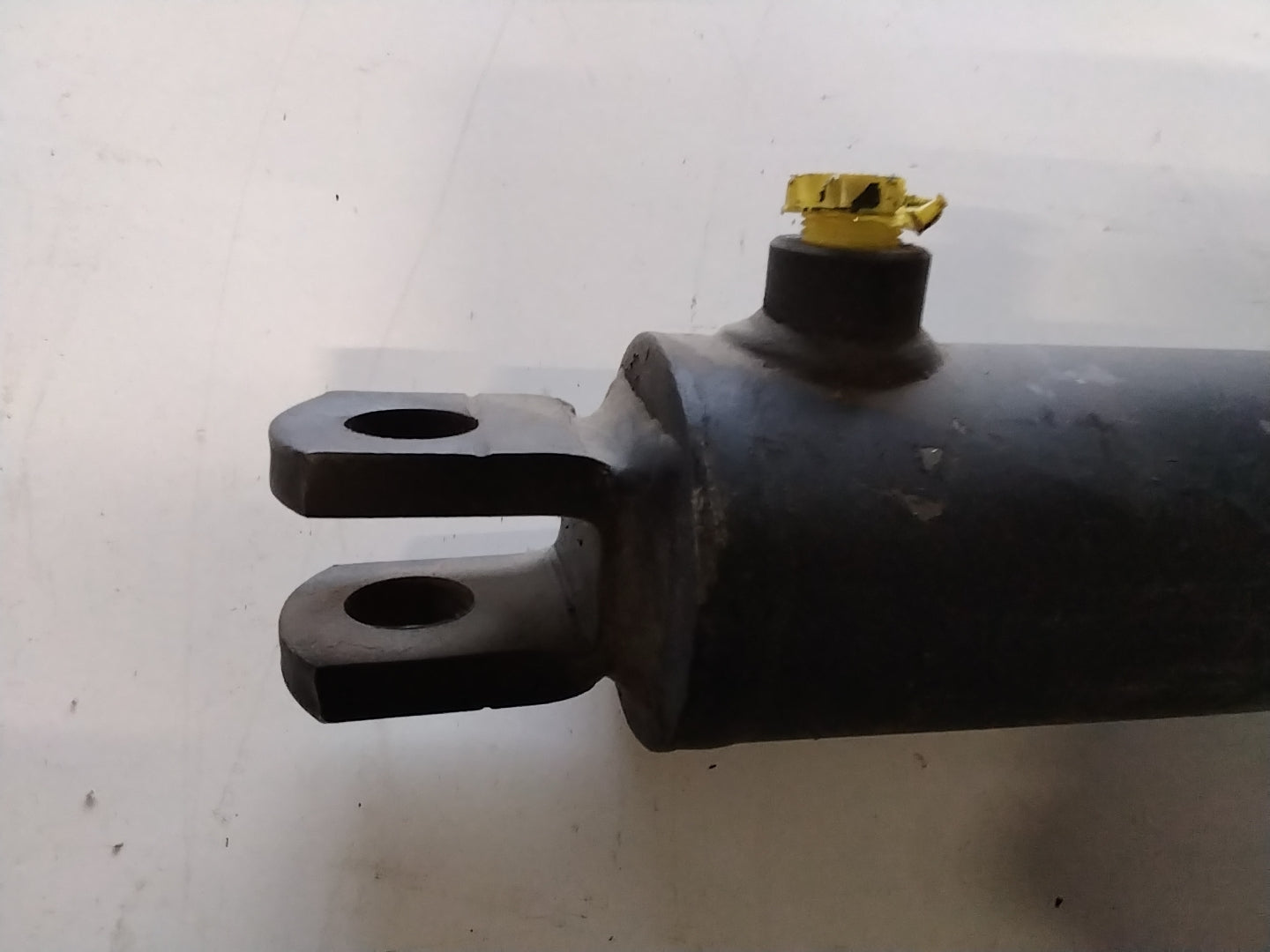

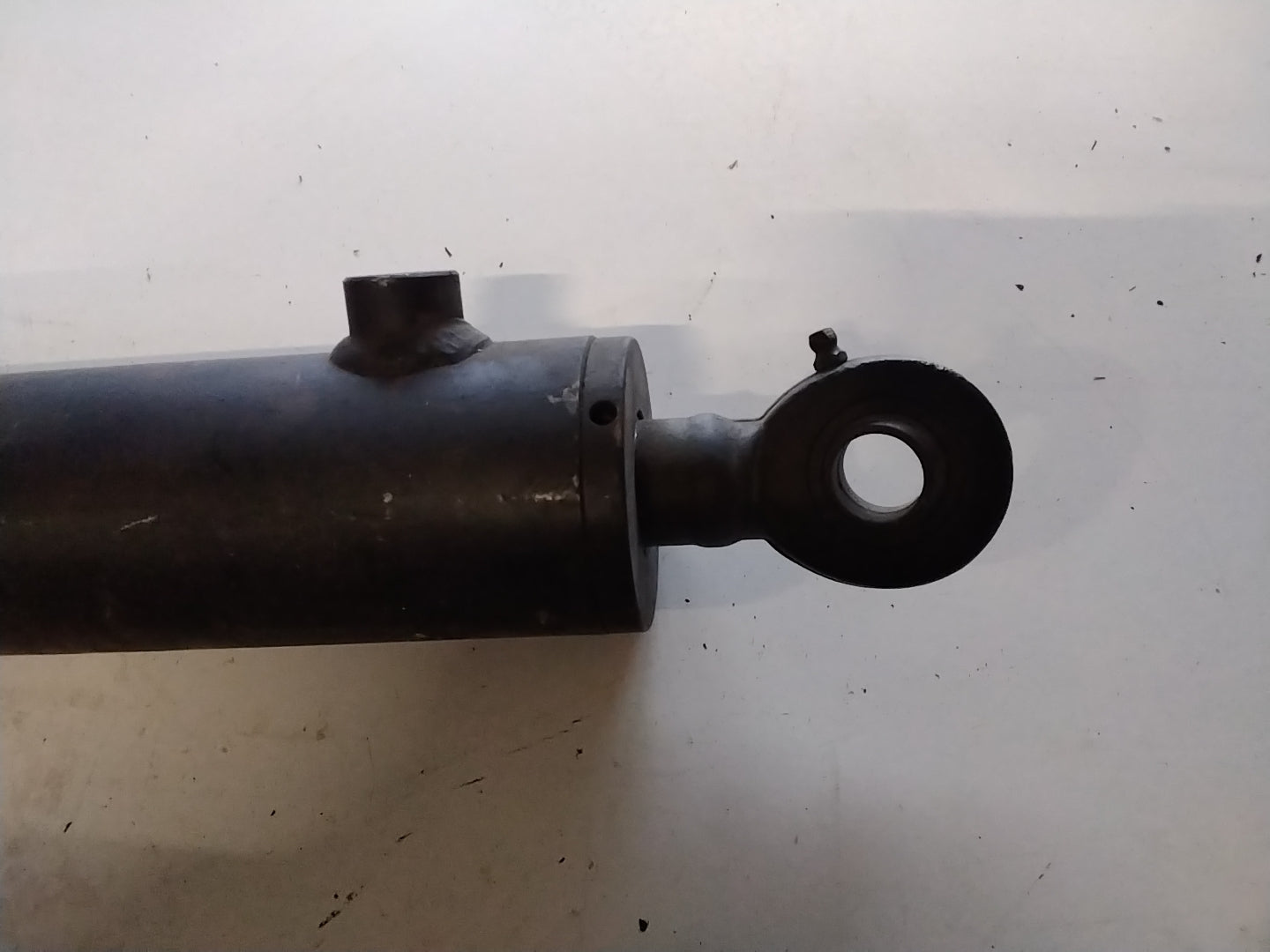

- Mechanische Anbindung über beidseitige Augenlager
Die angeführten Abmessungen und Eigenschaften ermöglichen eine technisch eindeutige Zuordnung des Hydraulikzylinders innerhalb des Antriebs- und Führungssystems der Maschine und dienen als Grundlage für Konstruktion, Auslegung und Austausch.
