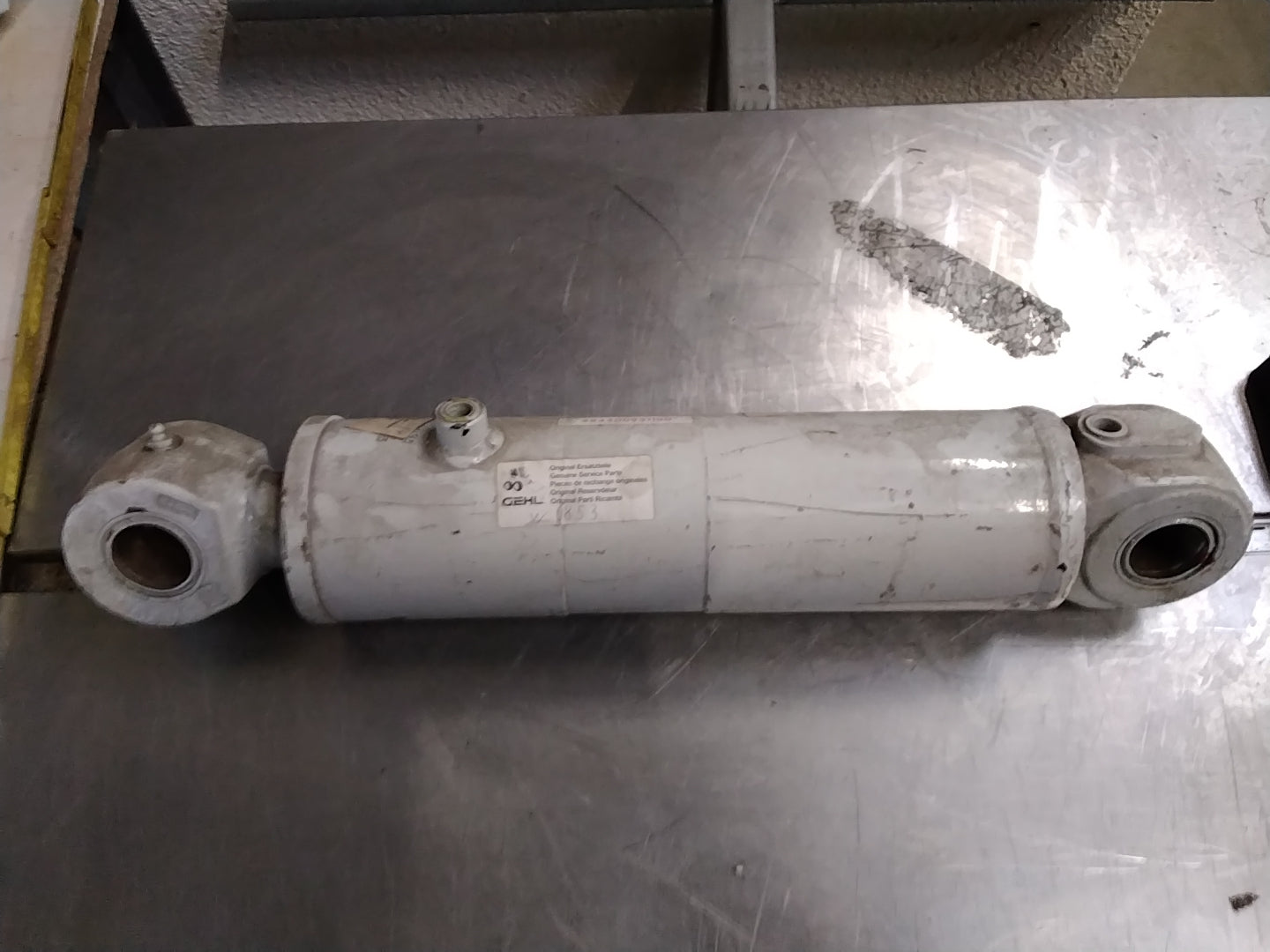

Doppelwirkender Hydraulikzylinder GEHL 484400931100
Der doppeltwirkende Hydraulikzylinder GEHL 484400931100 dient als lineares Antriebselement in hydraulischen Systemen von Baumaschinen und Industrieanwendungen. Durch die beidseitige Beaufschlagung mit Hydraulikdruck ermöglicht der Zylinder kontrollierte Hub- und Senkbewegungen im Ölkreislauf.

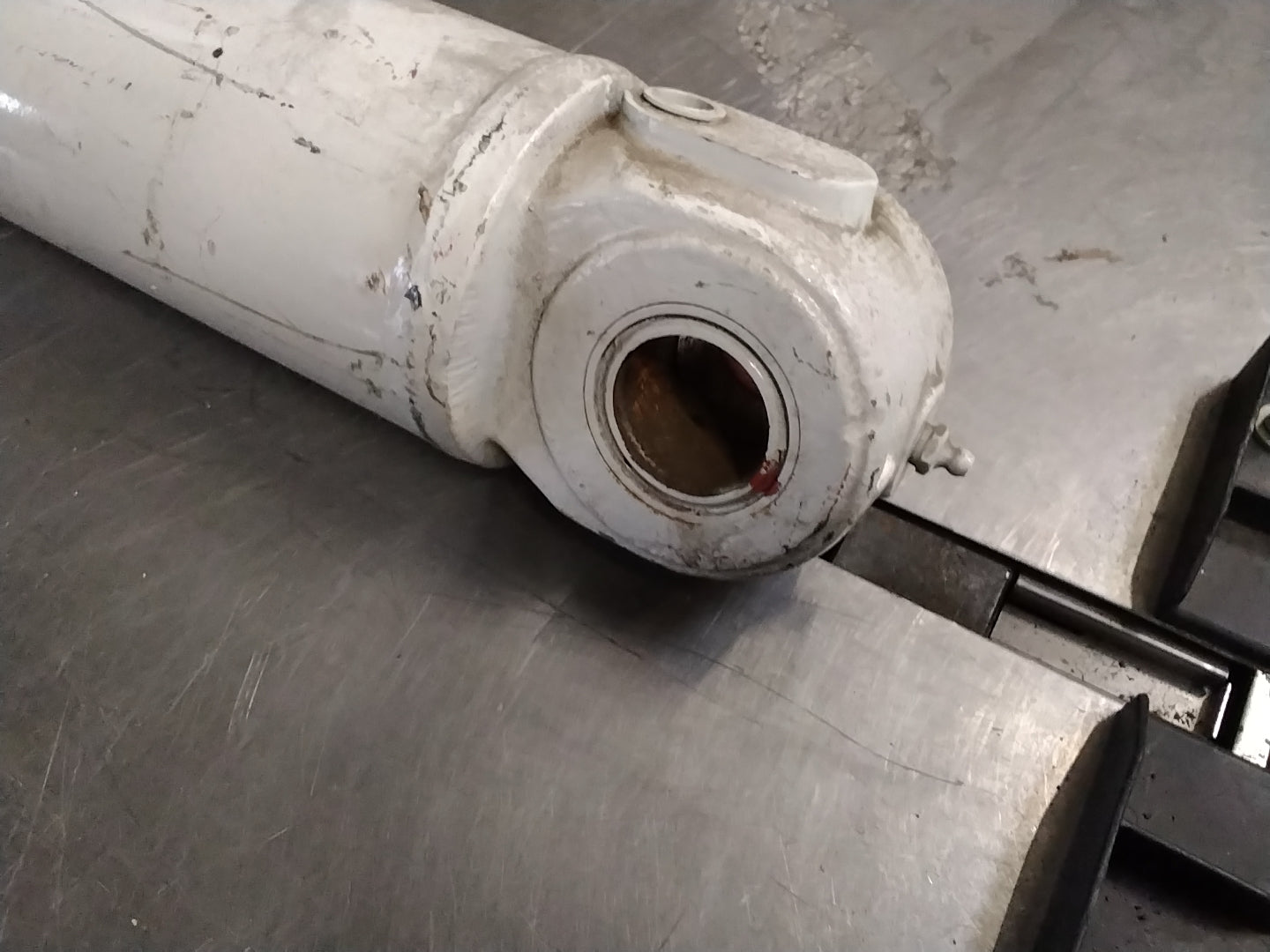

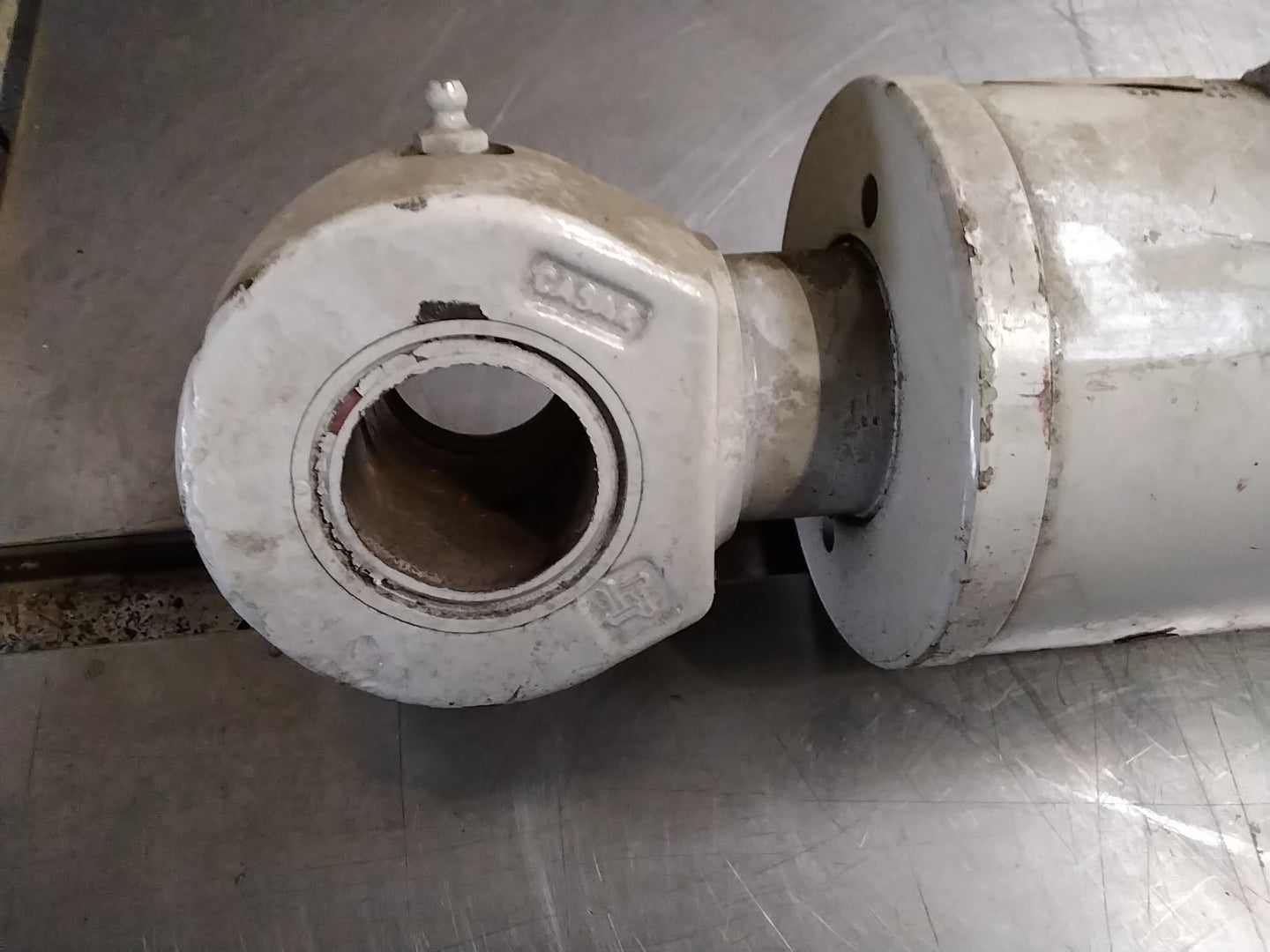

Die Konstruktion umfasst ein Zylinderrohr, eine Kolbenstange und beidseitige Augenanbindungen. Über die Augen mit definiertem Durchmesser und Breite wird der Zylinder kraftschlüssig in die Mechanik der Maschine eingebunden. Der Außendurchmesser des Zylinderrohrs sowie der Durchmesser der Kolbenstange bestimmen die Belastbarkeit und Hubkräfte, während die Mitte-Mitte-Länge im eingefahrenen Zustand die Einbaulage und Bewegungsgeometrie beeinflusst.

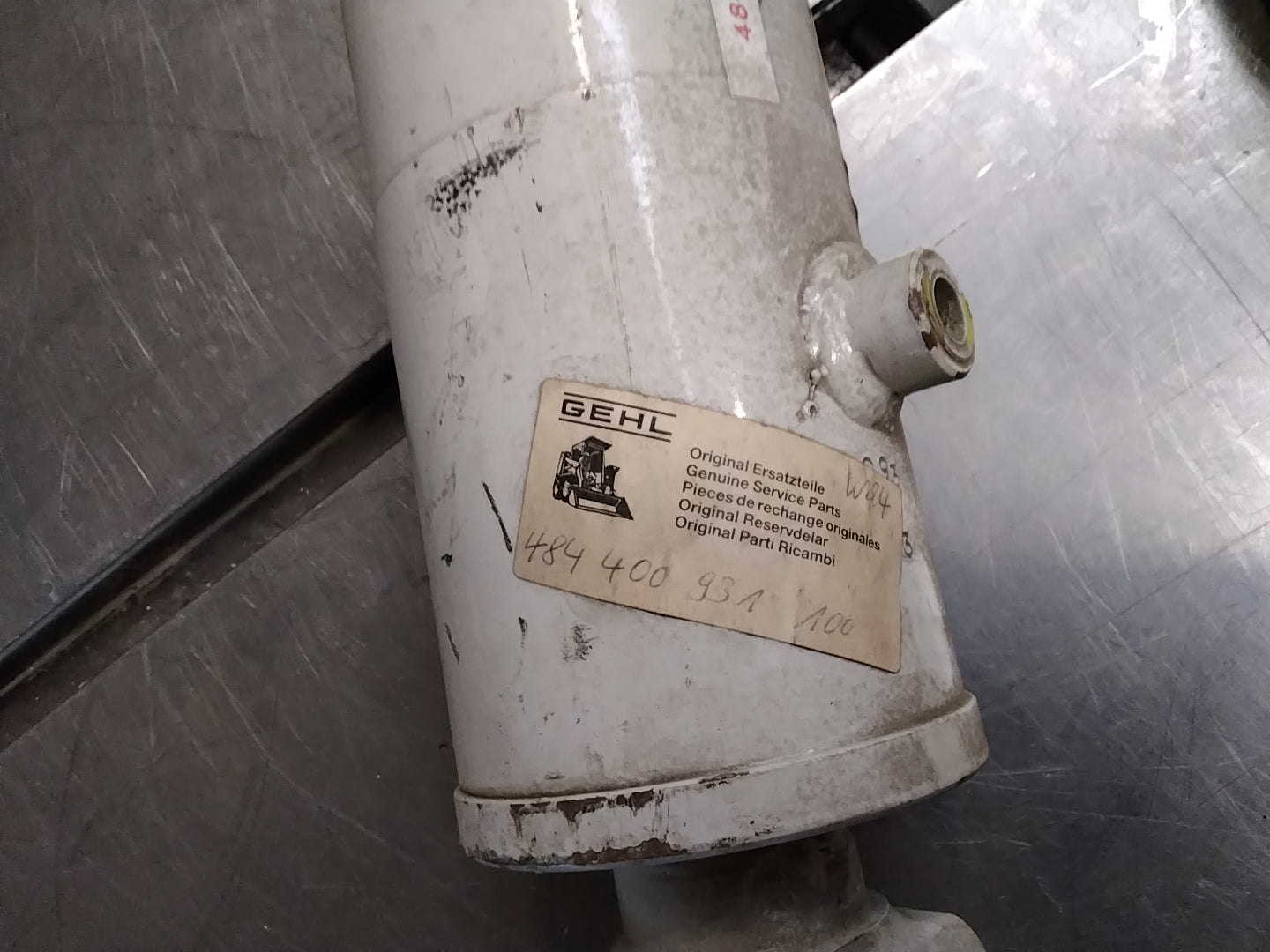

- Original GEHL Doppelwirkender Hydraulikzylinder mit der Referenz 484 400 931 100
- Augendurchmesser innen beidseitig: 40 mm
- Breite der Augen: 70 mm
- Länge eingefahren Mitte zu Mitte Auge: 500 mm
- Außendurchmesser Zylinderrohr: 105 mm
- Durchmesser der Kolbenstange: 50 mm
Die Ausführung als doppeltwirkender Hydraulikzylinder mit definierten Anschluss- und Geometriemaßen unterstützt eine reproduzierbare Funktion im hydraulischen System und eine abgestimmte Kraftübertragung auf die angebundene Maschinenstruktur.
