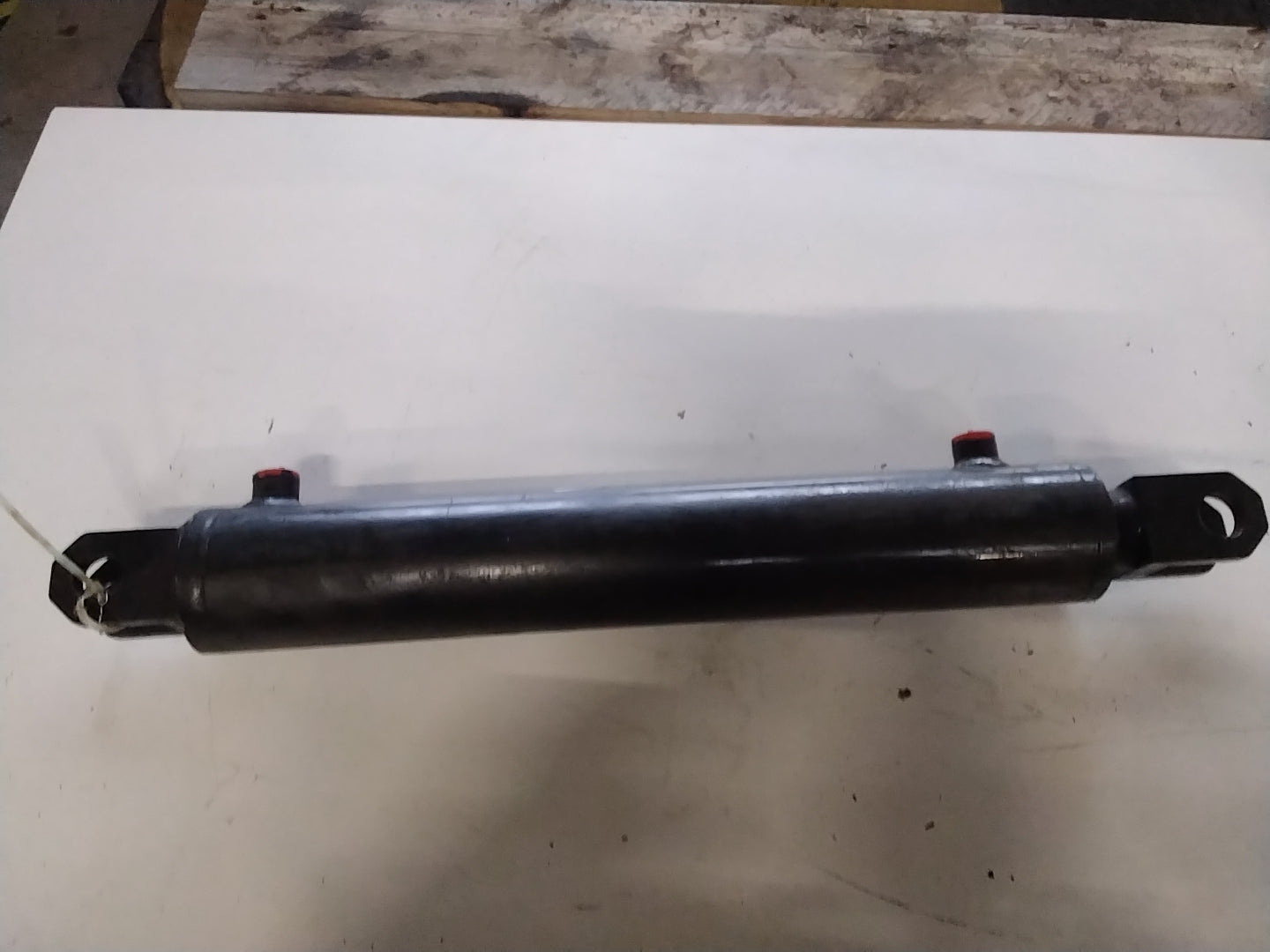

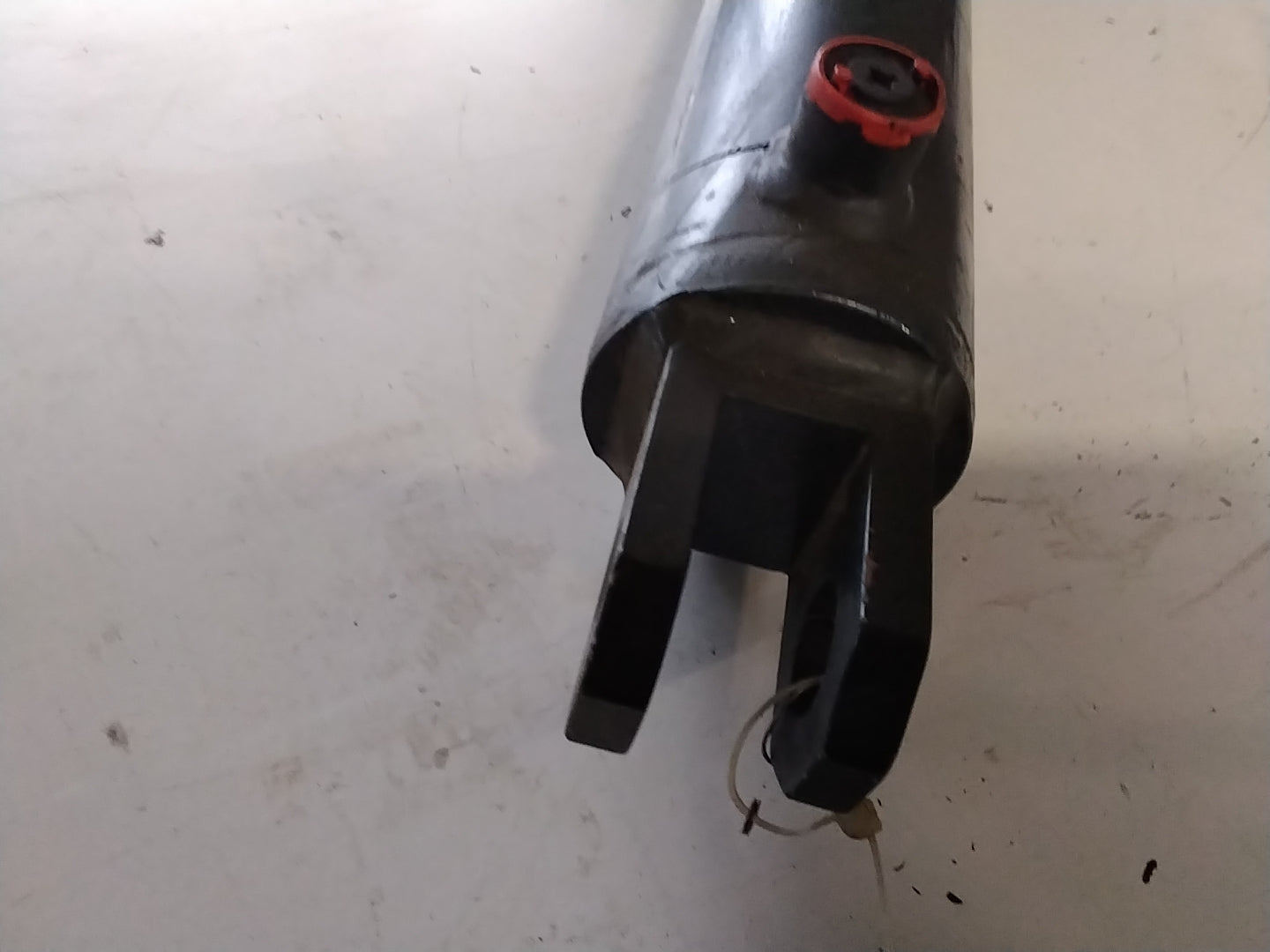

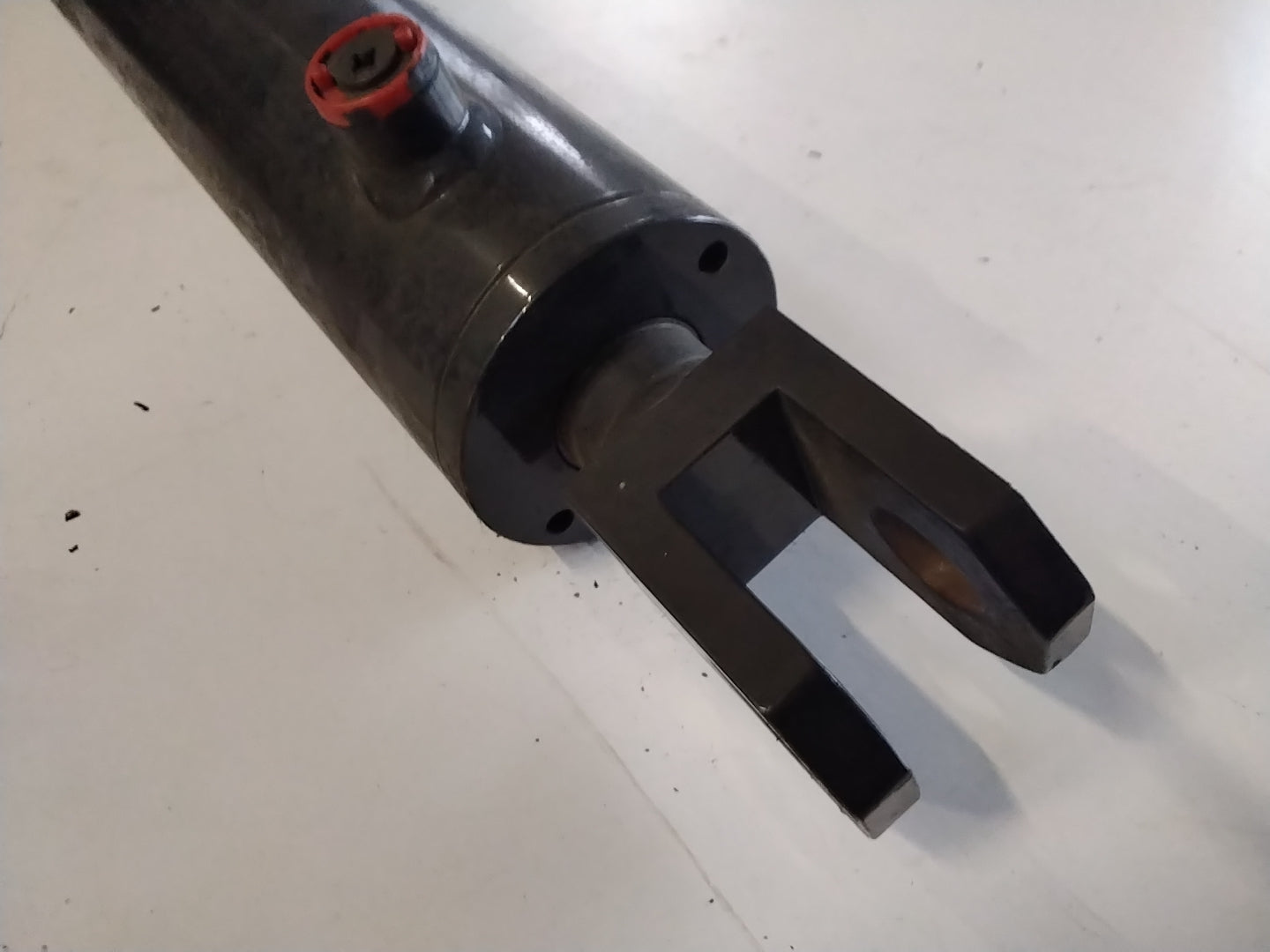

Doppelwirkender Hydraulikzylinder MARINI D2713001 605 mm
Der doppeltwirkende Hydraulikzylinder MARINI D2713001 dient als lineares Antriebselement in hydraulischen Systemen von Baumaschinen und industriellen Anwendungen und wandelt den im Ölkreislauf erzeugten Druck in eine kontrollierte Hin- und Herbewegung um.
Die Ausführung als Doppelwirkzylinder ermöglicht das aktive Ausfahren und Einziehen der Kolbenstange über beide Druckkammern. Der Hydraulikzylinder ist mit Augenlagern an beiden Enden ausgestattet und wird über diese Anbindungen kraftschlüssig in die Mechanik der Maschine eingebunden. Die konstruktiv vorgegebenen Längen- und Durchmessermaße bestimmen Hub, Tragfähigkeit und Einbauraum und sind für die Passung im vorhandenen System maßgeblich.
- Mitte-Mitte-Augenlänge: 605 mm für definierte Einbaulage zwischen zwei Anlenkpunkten
- Außendurchmesser Zylinderrohr: 80 mm für dimensionierte Druckaufnahme
- Kolbenstangendurchmesser: 35 mm zur Übertragung von Zug- und Druckkräften
- Augendurchmesser: 25 mm zur Aufnahme passender Bolzenverbindungen
- Innenmaß der Laschen: 27 mm, Außenmaß: 50 mm, Laschenbreite: 50 mm für spezifizierte Anbaugeometrie
- Doppelwirkende Bauweise für hydraulisch gesteuertes Aus- und Einfahren
Die Auslegung des Hydraulikzylinders MARINI D2713001 mit definierten Anschluss- und Gehäusemaßen unterstützt eine zuverlässige Integration in passende Hydrauliksysteme mit reproduzierbaren Bewegungsabläufen.
