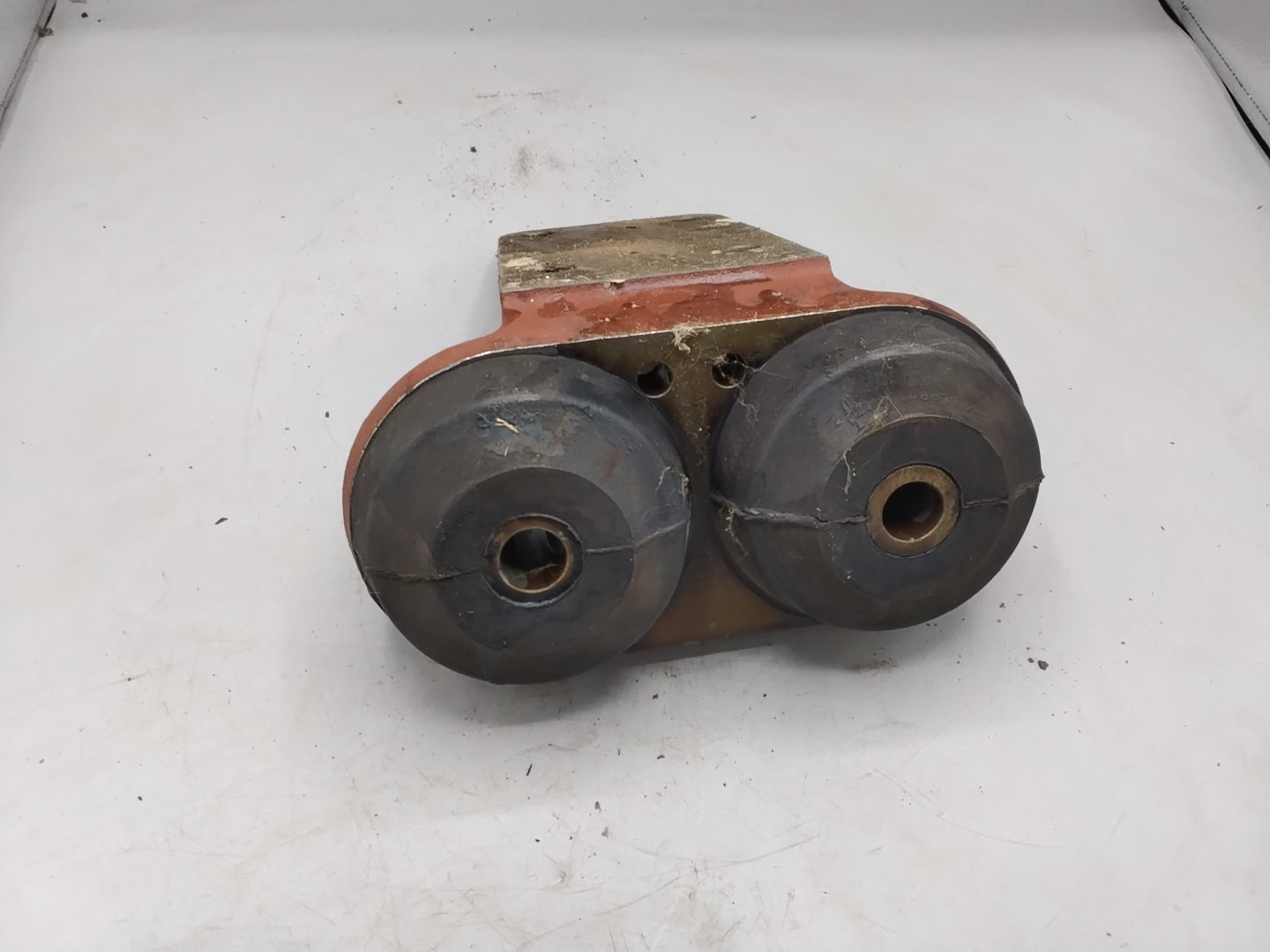

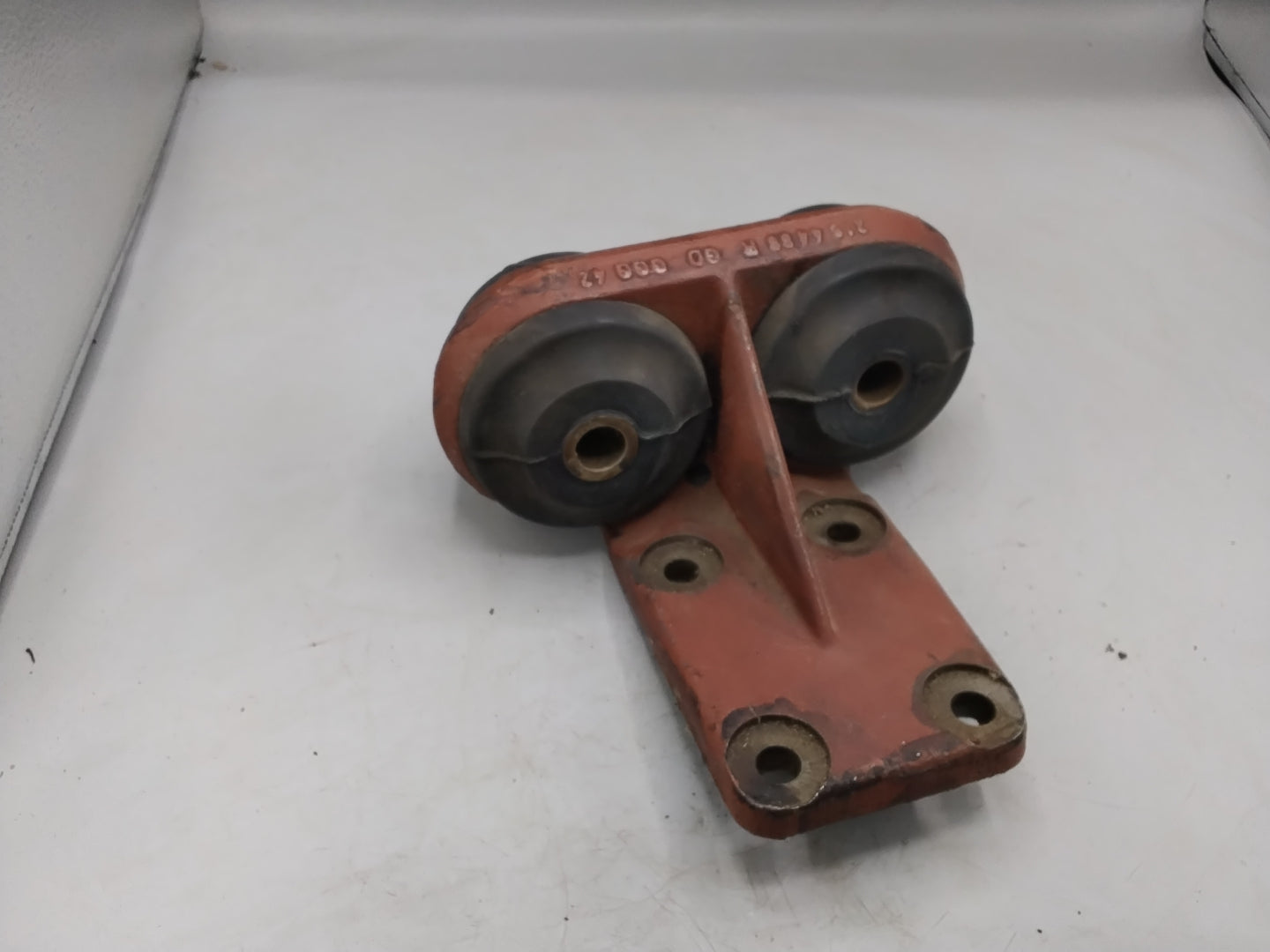

BOMAG Gummimetalllager 2164488R 2164088R
Das Gummimetalllager dient als Schwingungs- und Schwingungsdämpfungselement im Maschinenbau und wird in Baumaschinen und Verdichtungstechnik zur elastischen Lagerung von Baugruppen eingesetzt. Durch die Kombination aus elastischen Gummielementen und einer starren Metallhalterung werden Schwingungen und Stöße vom Maschinenrahmen auf angrenzende Komponenten reduziert.
Die Konstruktion umfasst zwei Gummidämpfungselemente, die über eine Metallhalterung mit definiertem Lochbild montiert werden. Das Bauteil bindet typischerweise zwischen Rahmen und Aggregaten ein und sorgt für eine kontrollierte elastische Kopplung. Das Lochbild mit vier Bohrungen ermöglicht eine verschraubte Verbindung, während der Abstand der Gummielemente die Krafteinleitung und Verteilung im System bestimmt.
- Original BOMAG Gummimetalllager mit zwei Dämpfungselementen und Metallhalterung
- Gesamtmaße (L x B x H): 213 mm x 115 mm x 205 mm

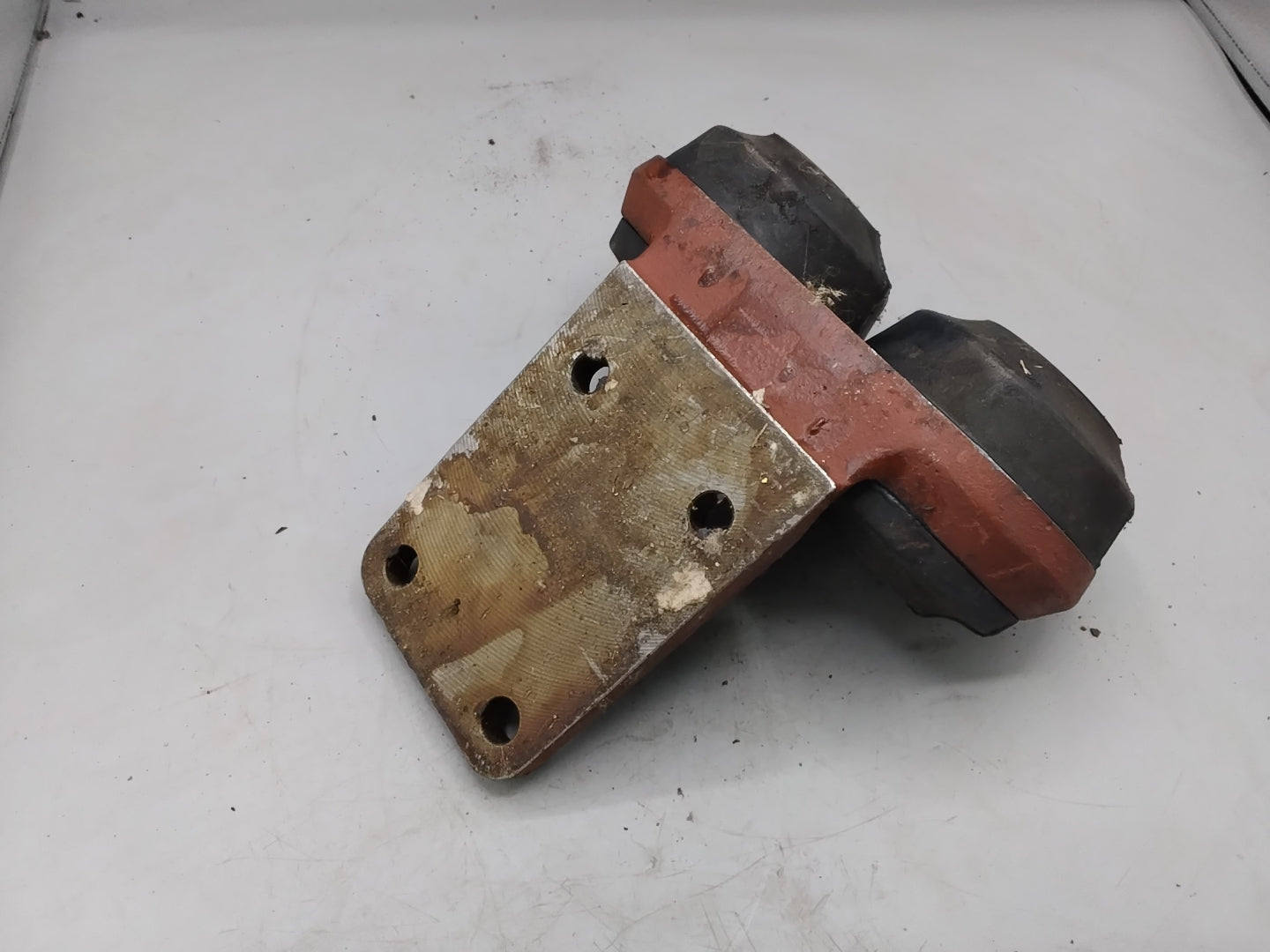

- Lochbild Rahmen: 4 Bohrungen mit Durchmesser 13 mm
- Abstand der Bohrungen im Rahmen: 65 mm x 90 mm
- Abstand der Gummielemente Mitte zu Mitte: 107 mm
- Ausführung zur elastischen Lagerung und Schwingungsdämpfung von Baugruppen
Das Gummimetalllager ist konstruktiv auf eine reproduzierbare Dämpfungswirkung und eine belastbare Anbindung von Komponenten im Maschinenrahmen ausgelegt.
