Gummimetalllager BOMAG D1152022
Das Gummimetalllager BOMAG D1152022 ist ein Antivibrationslager zur Schwingungsdämpfung in Bau- und Industriemaschinen. Es dient der elastischen Lagerung von Baugruppen, um Schwingungen und Stöße zwischen Maschine und Aufbau zu reduzieren.

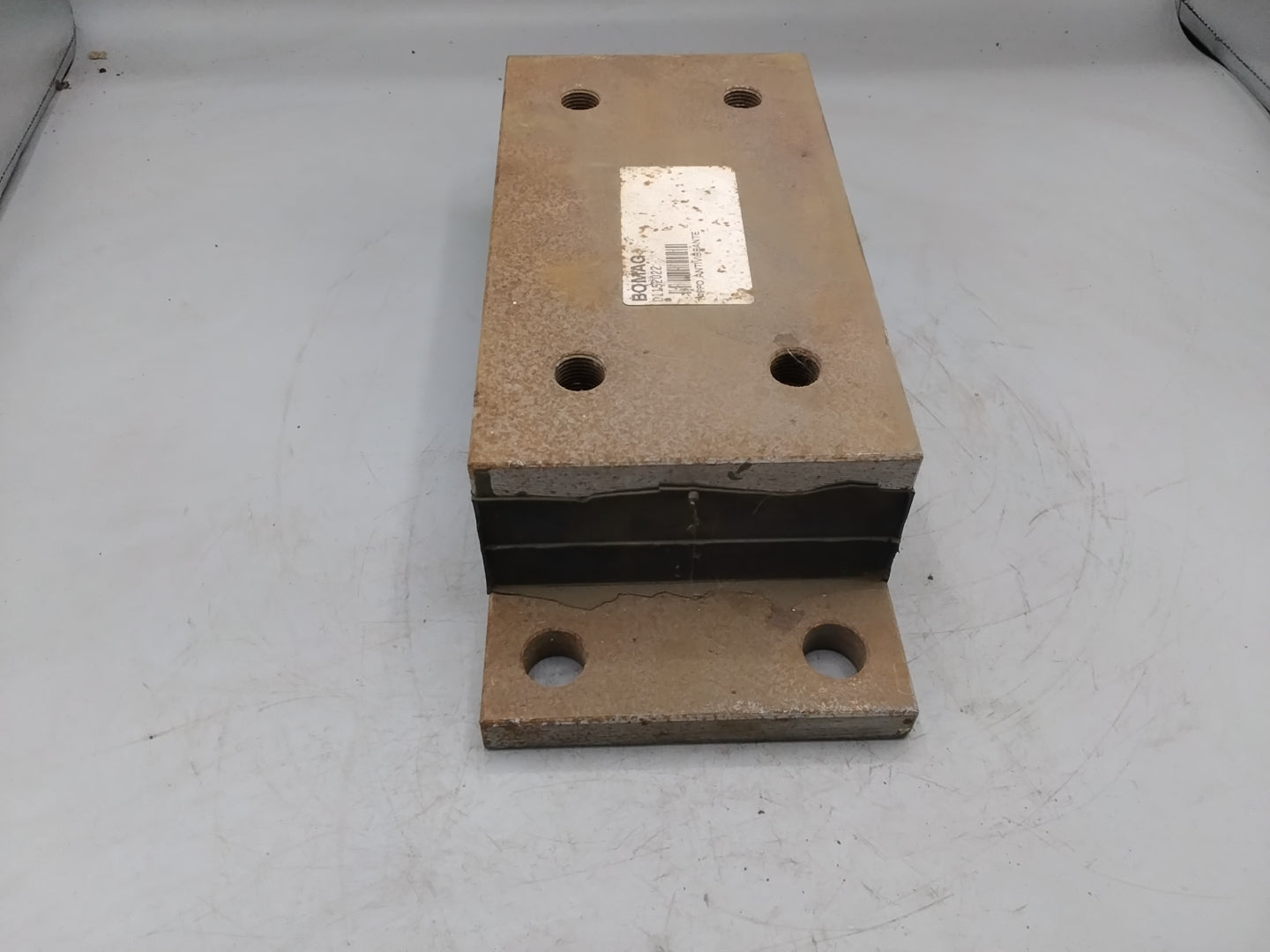

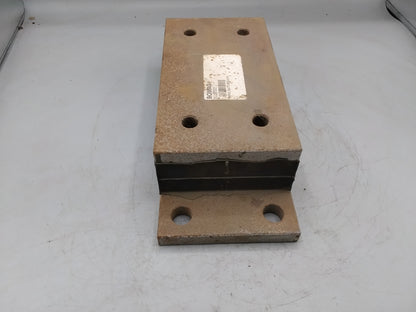

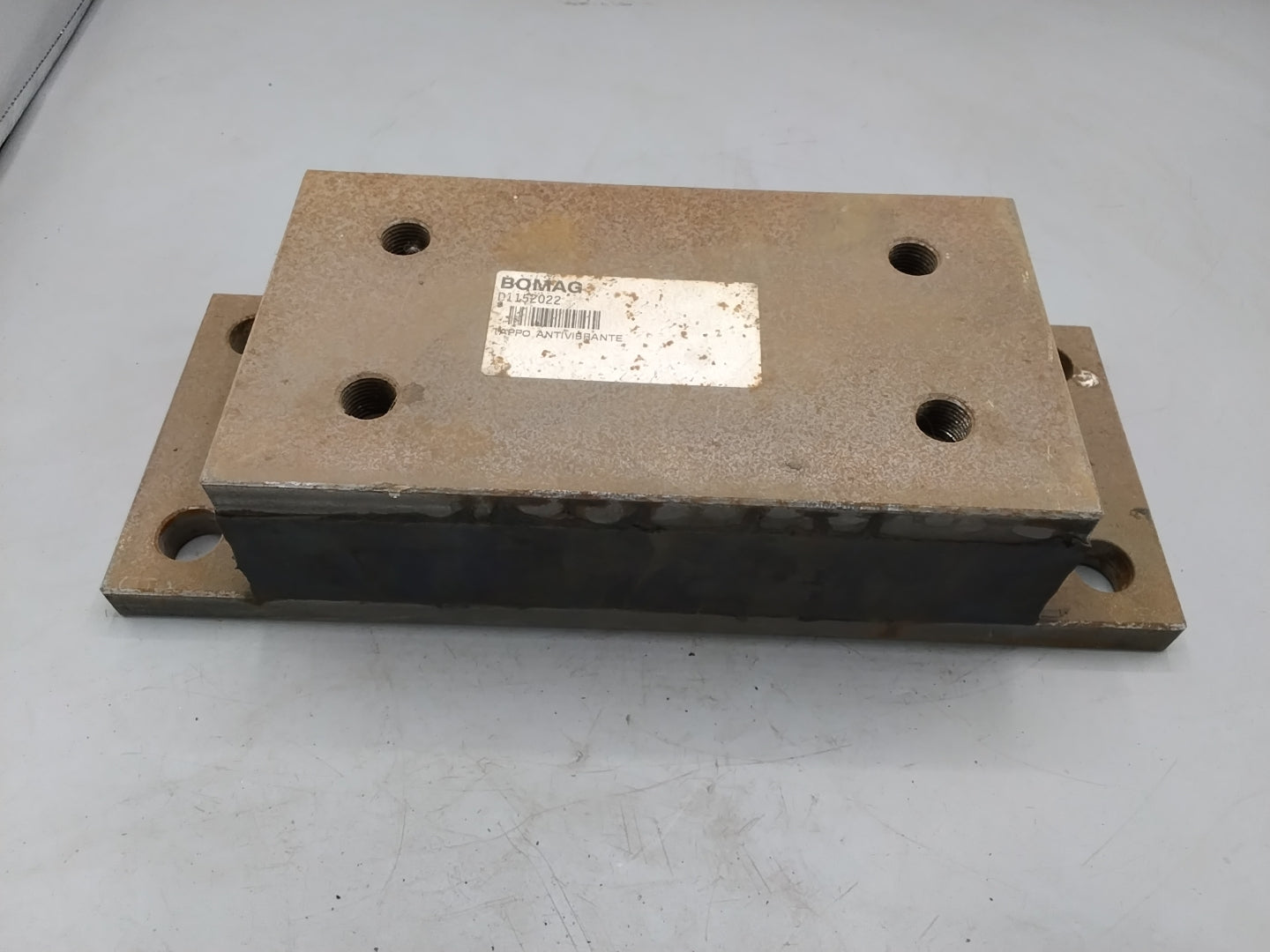

Die Konstruktion besteht aus zwei Metallplatten, die über eine dazwischenliegende elastische Gummischicht miteinander verbunden sind. Die obere Platte verfügt über vier Gewindeanschlüsse, die untere Grundplatte über ein definiertes Lochbild zur festen Verschraubung im Maschinenrahmen. Über die elastische Zwischenschicht werden Schwingungen vom Aggregat auf die tragende Struktur gedämpft und Körperschallübertragungen reduziert.
- Hersteller: BOMAG, Artikelnummer D1152022
- Aufbau: zwei Metallplatten mit dazwischenliegender Gummischicht als Antivibrationslager
- Obere Platte: Länge 220 mm, Breite 120 mm
- Obere Platte mit vier Gewinden M16 x 1,5, Lochabstand 150 mm x 62 mm
- Bauhöhe des Lagers: 70 mm

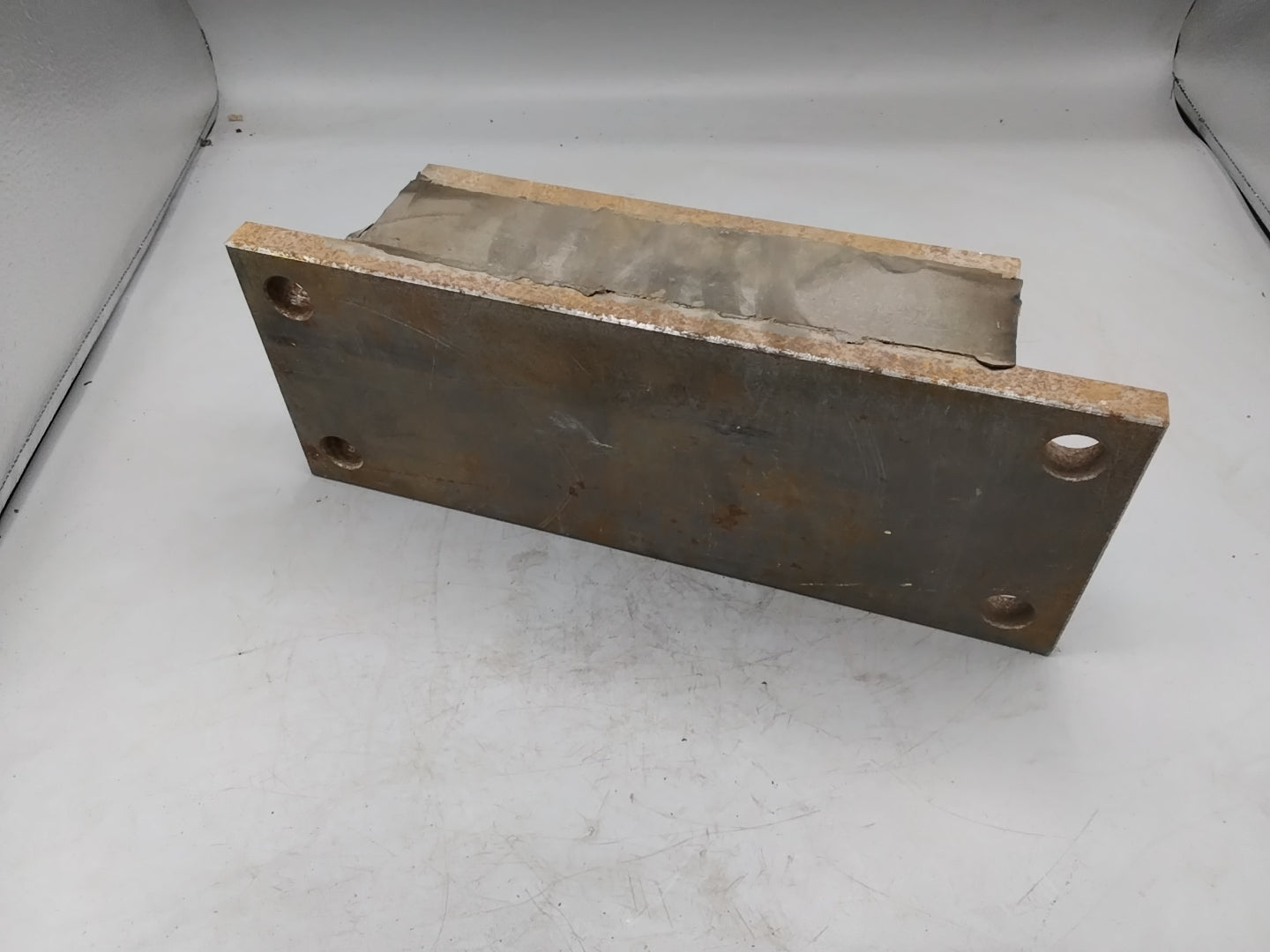

- Grundplatte: Außenabmessungen 310 mm x 120 mm
- Lochbild Grundplatte: 270 mm x 80 mm mit vier Bohrungen, Durchmesser je 18 mm
- Auslegung zur Schwingungsdämpfung zwischen Maschinenträger und Aggregat
Das Gummimetalllager ist konstruktiv auf eine dauerhafte elastische Lagerung mit definierten Abmessungen und Anschlussgeometrien für den Einsatz in schwingungsbelasteten Maschinenstrukturen ausgelegt.
