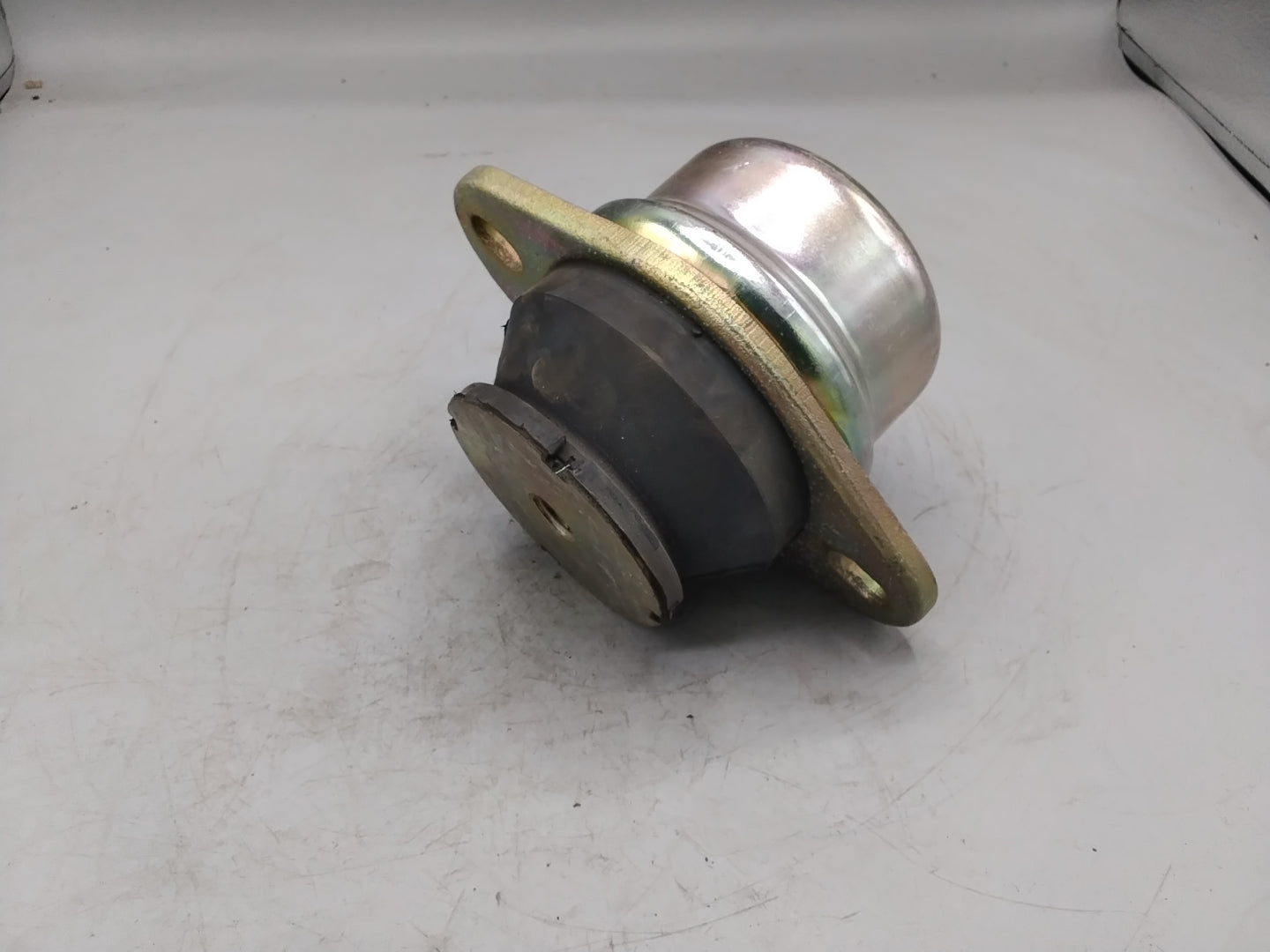

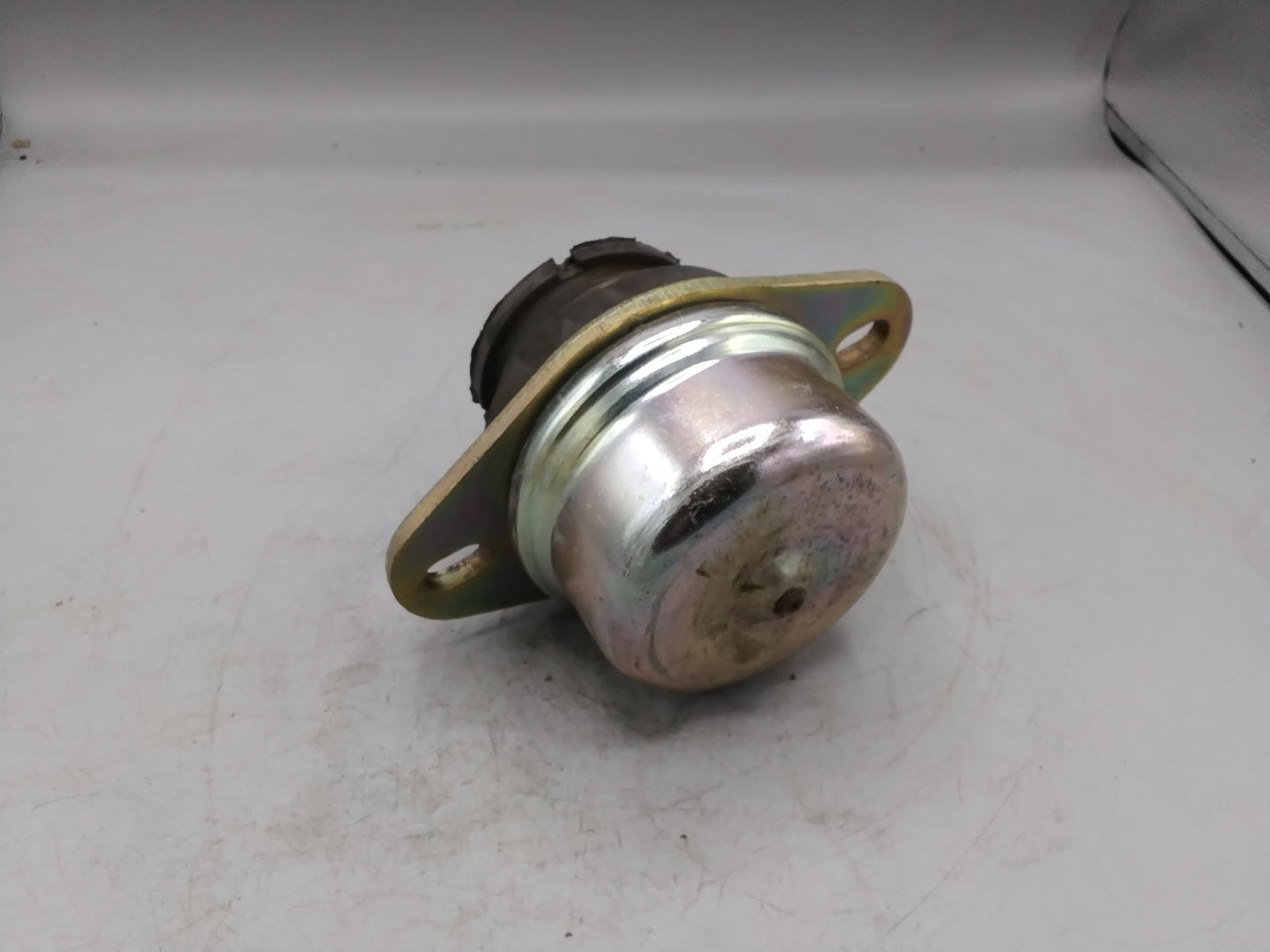

Gummimetalllager Motorlager MLM1680
Dieses Gummimetall-Motorlager dient zur elastischen Lagerung von Verbrennungsmotoren und ähnlichen Aggregaten und reduziert die Übertragung von Schwingungen und Stößen auf den umliegenden Rahmen oder Maschinenbaugruppen.
Die Konstruktion kombiniert metallische Trägerteile mit einem gummielastischen Element, das die Kräfte zwischen Motor und Rahmen aufnimmt. Auf der Motorseite steht ein Auflagedurchmesser von 80 mm mit einem zentralen Gewinde M16 zur Verfügung, während die Rahmenseite über eine definierte Lochgeometrie mit Langlöchern zur Befestigung verfügt. Eine Schutzkappe mit 107 mm Durchmesser dient dem mechanischen Schutz der Lagerzone.
- Auflagedurchmesser Motorseite: 80 mm
- Gewinde Motorseite: M16
- Abstand der Befestigungsbohrungen im Rahmen: 138 mm
- Langlöcher in der Rahmenbefestigung: 13 mm x 20 mm
- Durchmesser der Schutzkappe: 107 mm
- Gummimetall-Ausführung zur Schwingungs- und Geräuschminderung
- Auslegung für verschraubte Rahmen- und Motoranbindung
Die Ausführung des Motorlagers ermöglicht eine definierte elastische Lagerung, reduziert Schwingungseinträge in den Maschinenrahmen und unterstützt einen ruhigen Lauf des Aggregats unter mechanischer Belastung.
