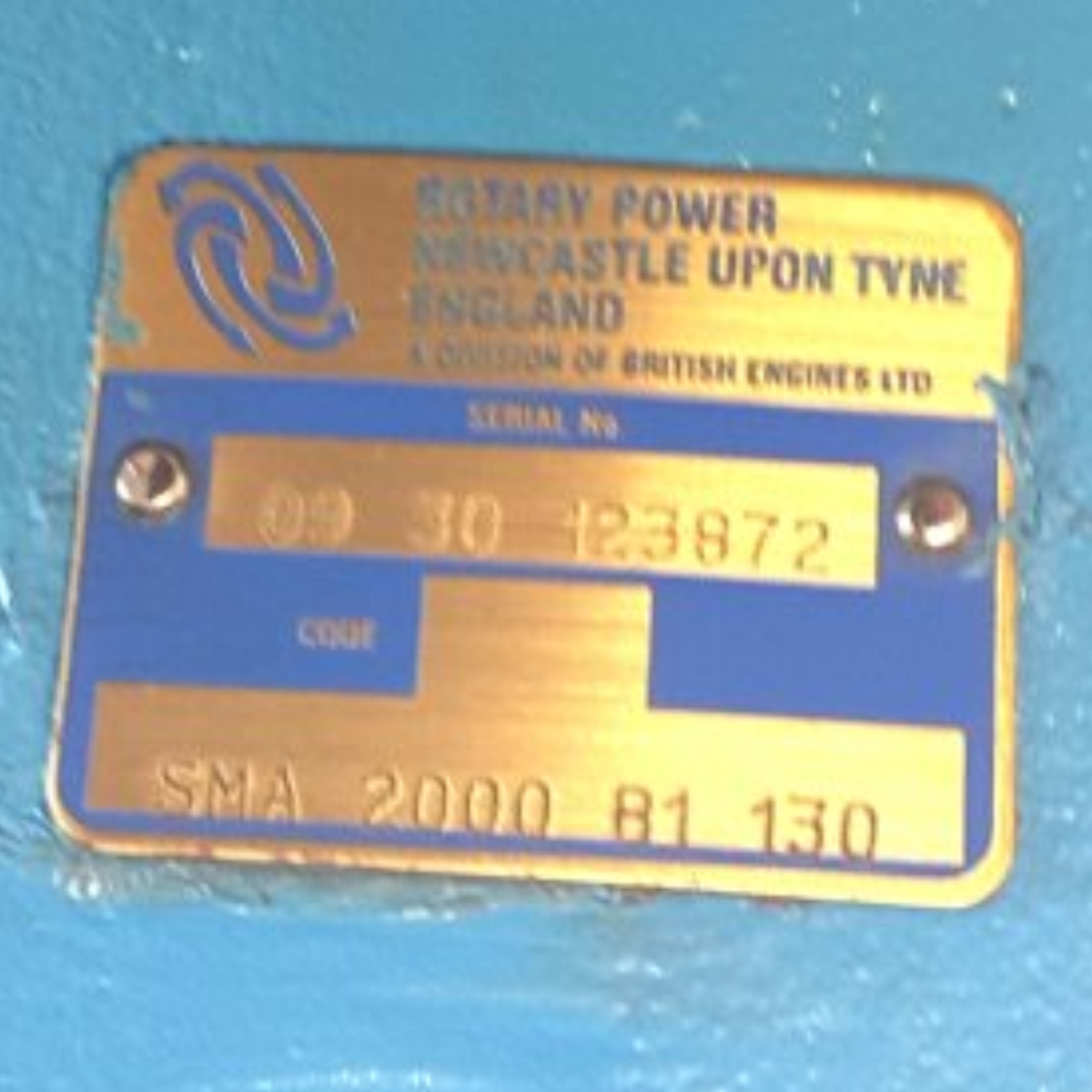

Rotary Power Hydraulikmotor SMA 2000 B1 130
Der Hydraulikmotor Rotary Power SMA 2000 B1 130 ist ein Antriebselement für hydrostatische Systeme und wird im Ölkreislauf unter anderem in Verbindung mit BOMAG Maschinen mit der Artikelnummer 05803003 eingesetzt. Er wandelt hydraulische Energie in rotatorische Bewegung zur Realisierung von Arbeits- und Fahrantrieben um.
Die Konstruktion umfasst definierte Lochbilder an Hydraulikseite und Abtriebseite zur kraftschlüssigen Verschraubung mit Flanschen und Anbaukomponenten. Über die Hydraulikseite erfolgt der Anschluss an den Ölkreislauf, über die Abtriebseite die Drehmomentabgabe an die nachgelagerte Mechanik. Die Flanschmaße ermöglichen eine lagegenaue Zentrierung und reproduzierbare Montage im Aggregatverbund.

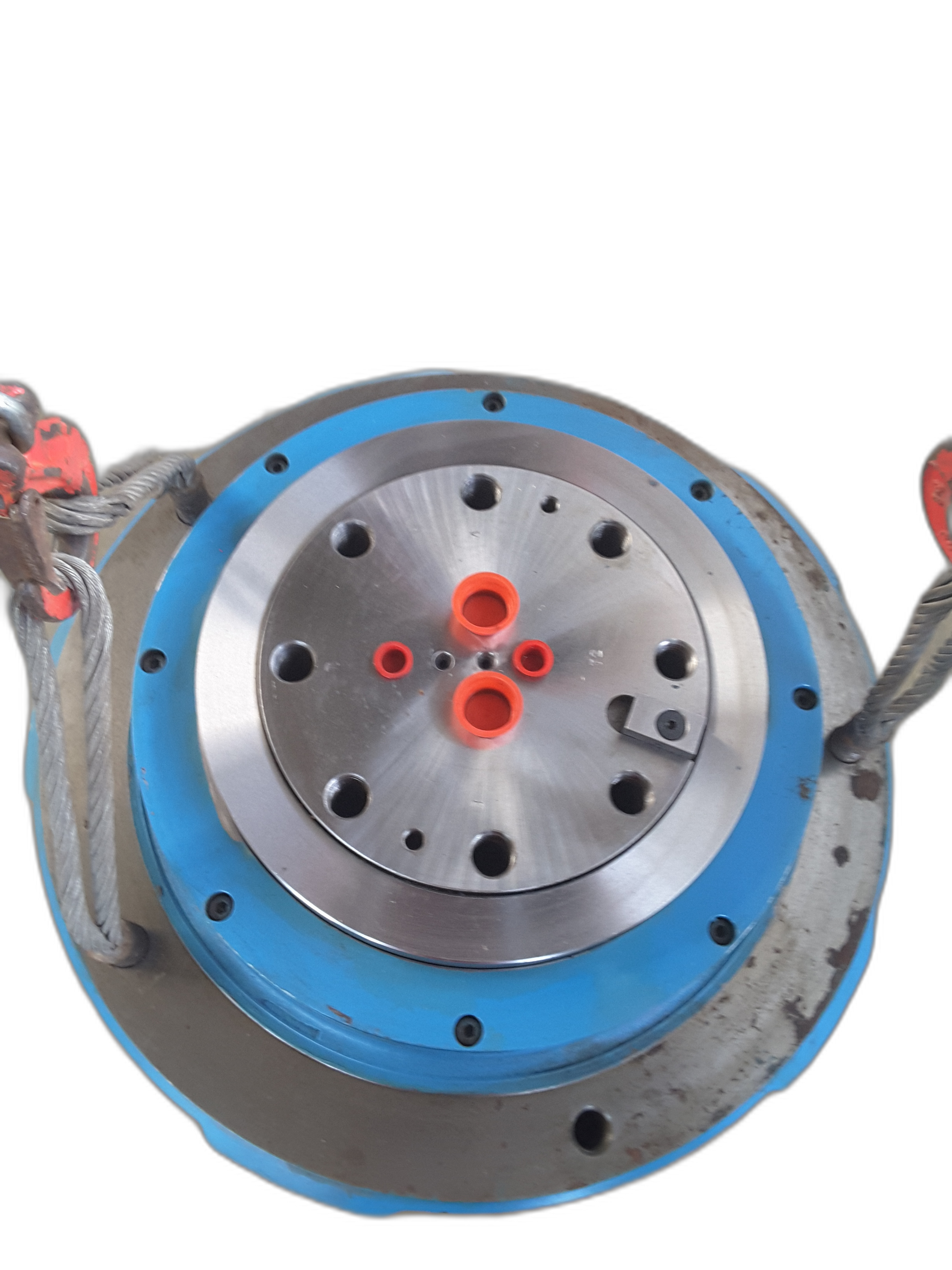

- Hydraulikseite mit Lochkreis-Durchmesser 210 mm, Bohrungsabstand 80 mm
- Hydraulikseite mit 8 Befestigungsbohrungen, Gewinde M24

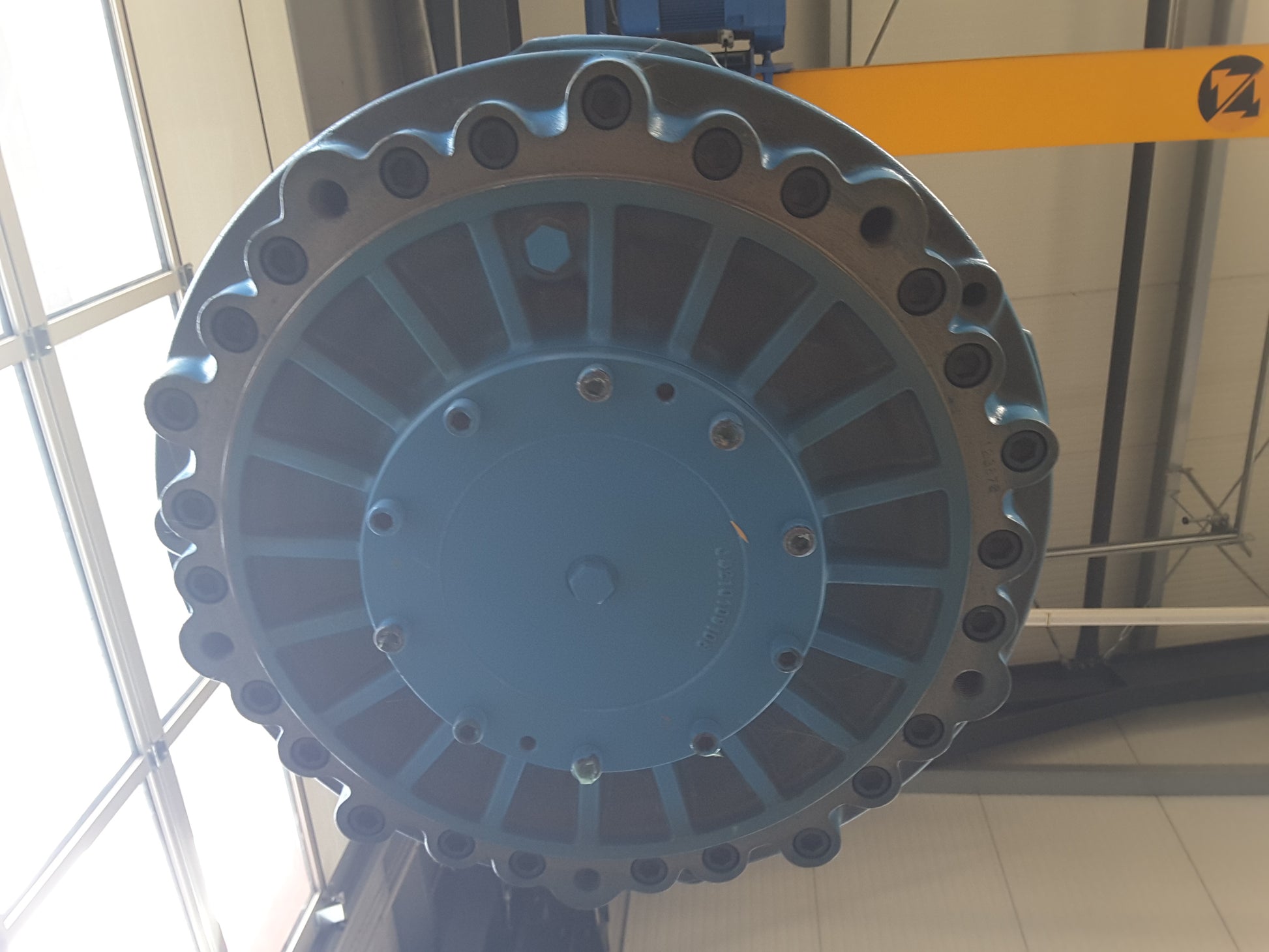

- Abtriebseite mit Lochkreis-Durchmesser ca. 510 mm und Bohrungsabstand ca. 310 mm
- Abtriebseite mit 5 Befestigungsbohrungen, Gewinde M20
- Zentrierkranz an der Abtriebseite mit Durchmesser 440 mm
- Zuordnung zur BOMAG Artikelnummer 05803003
Die Ausführung des Hydraulikmotors ist auf einen definierten Einbau mit den angegebenen Befestigungs- und Zentriermaßen ausgelegt, sodass eine betriebssichere Integration in den vorhandenen Ölkreislauf und die angebundene Mechanik umgesetzt werden kann.
