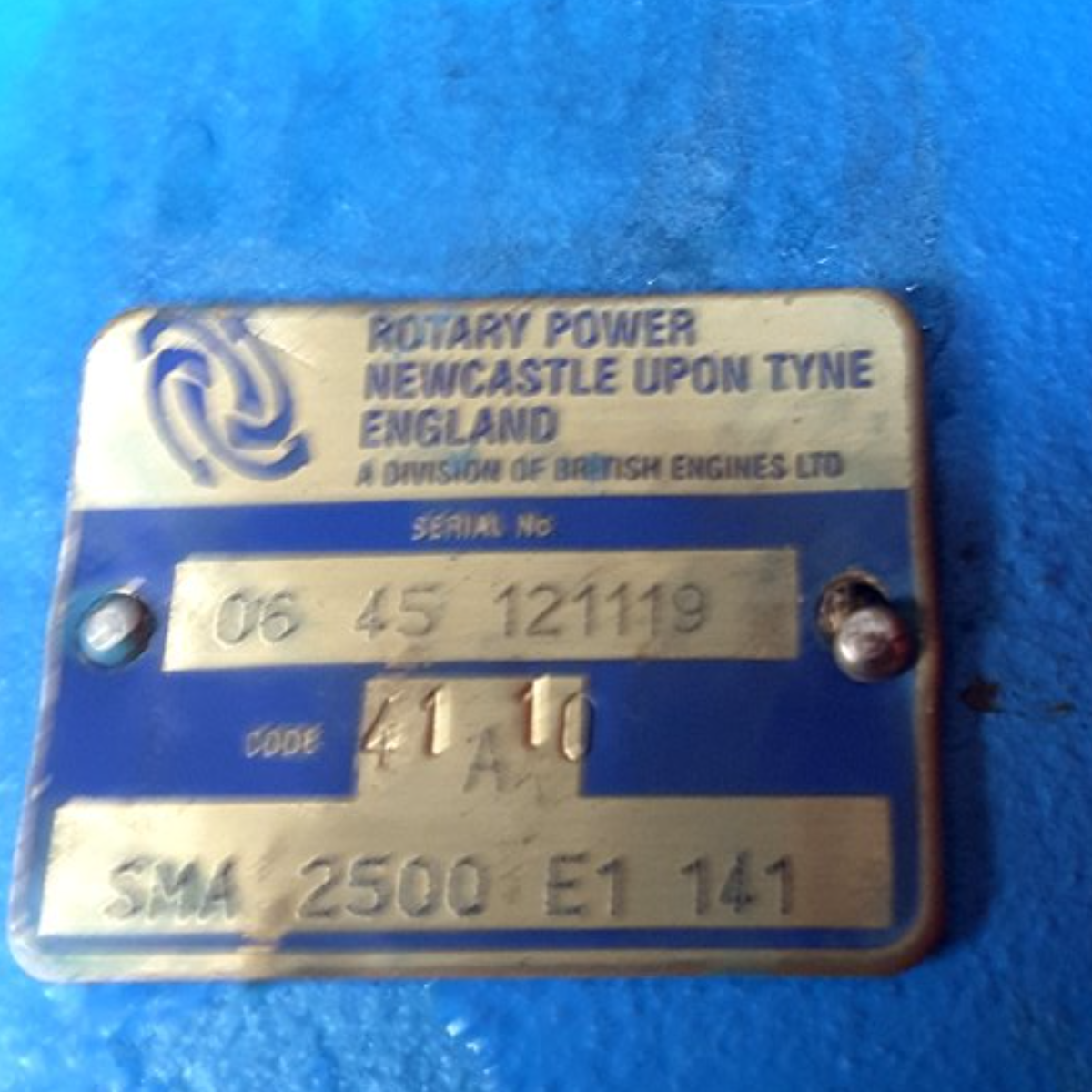

Hydraulikmotor Rotary Power SMA 2500 E1 141 für BOMAG 05803006R
Der Hydraulikmotor SMA 2500 E1 141 von Rotary Power ist ein axial wirkender Antriebsmotor für den Ölkreislauf von Baumaschinen und Verdichtungstechnik und setzt hydraulische Energie in rotierende mechanische Leistung um.
Der Motor wird in den geschlossenen oder offenen Ölkreislauf integriert und über Druck- und Rücklaufleitungen mit der Hydraulikversorgung verbunden. Über das definierte Lochbild der Hydraulikseite erfolgt die Anbindung an den Hydraulikflansch, während die Antriebseite über ein separates Lochbild mechanisch an die abzutreibende Baugruppe gekoppelt wird. Die Auslegung der Lochkreisdurchmesser, Bohrungsabstände und Gewindegrößen ermöglicht eine form- und kraftschlüssige Verbindung sowie eine reproduzierbare Montageposition.

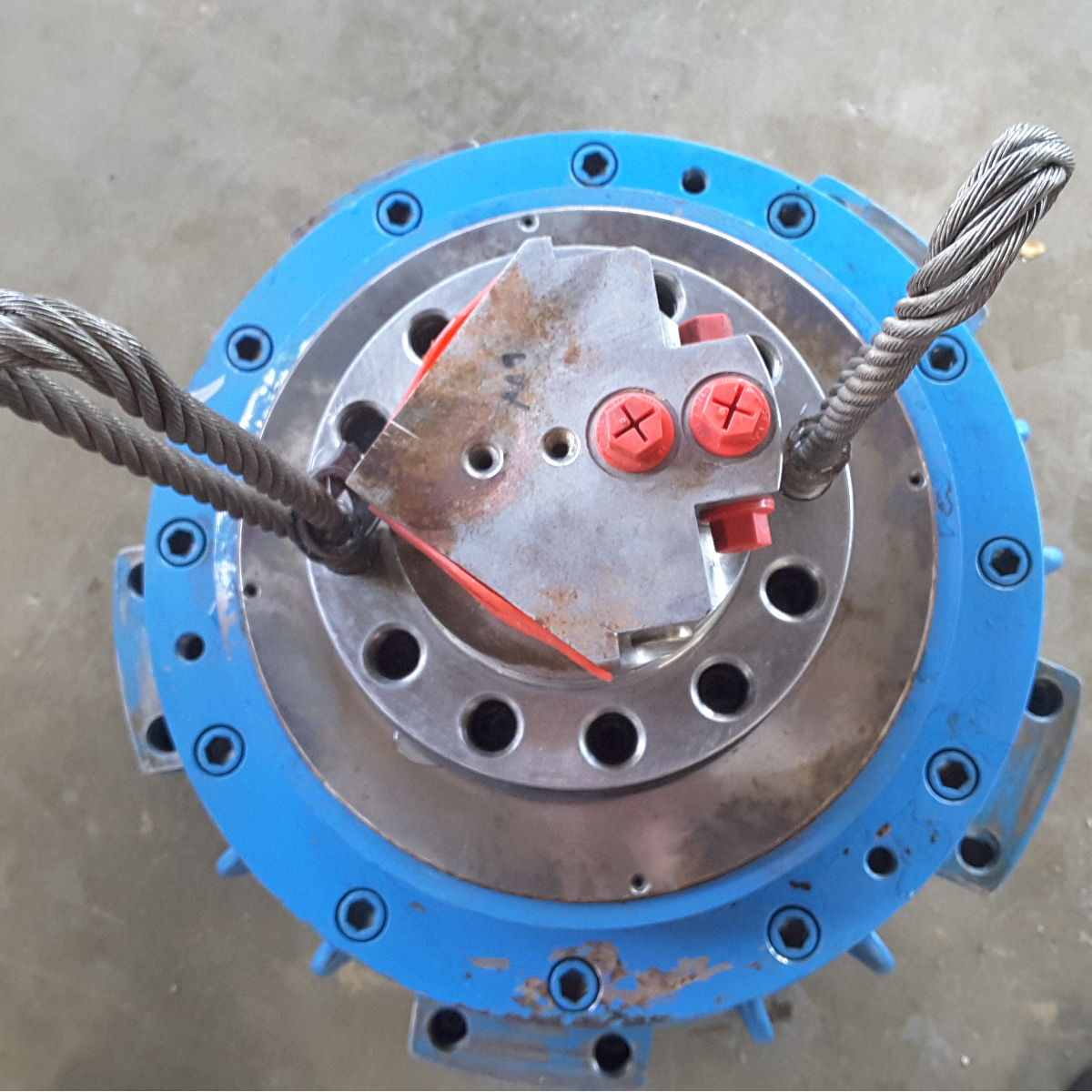

- Hydraulikseite mit Lochkranzdurchmesser 180 mm, Bohrungsabstand 50 mm und 12 Gewindebohrungen M24

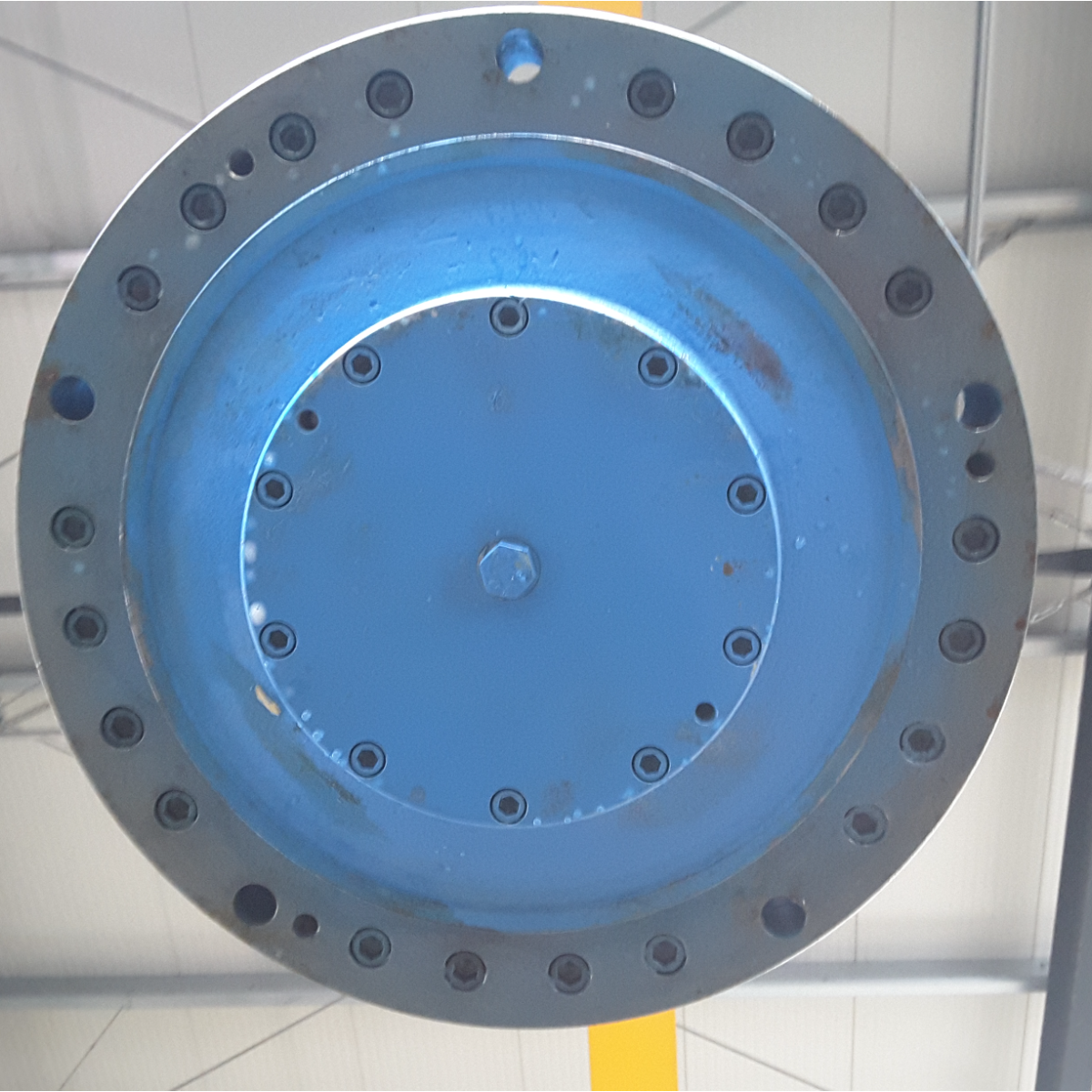

- Antriebseite mit Lochkranzdurchmesser ca. 520 mm und 10 Gewindebohrungen M24
- Antriebseitige Bohrungsabstände 240 mm (groß) und 95 mm (klein) zur definierten Kraftübertragung
- Zusätzliches Antriebsflanschmaß: Gesamtdurchmesser 540 mm, Flanschdurchmesser 440 mm
- Bohrungsabstand 320 mm und Bohrungsdurchmesser 26 mm am Antriebsflansch für die mechanische Befestigung
- BOMAG Artikelnummer 05803006R zur eindeutigen Zuordnung im Ersatzteilwesen
Die Ausführung des Hydraulikmotors mit klar definierten Anschluss- und Befestigungsmaßen ermöglicht einen strukturierten Einbau in den bestehenden Ölkreislauf und eine präzise mechanische Anbindung an das anzutreibende Aggregat.
