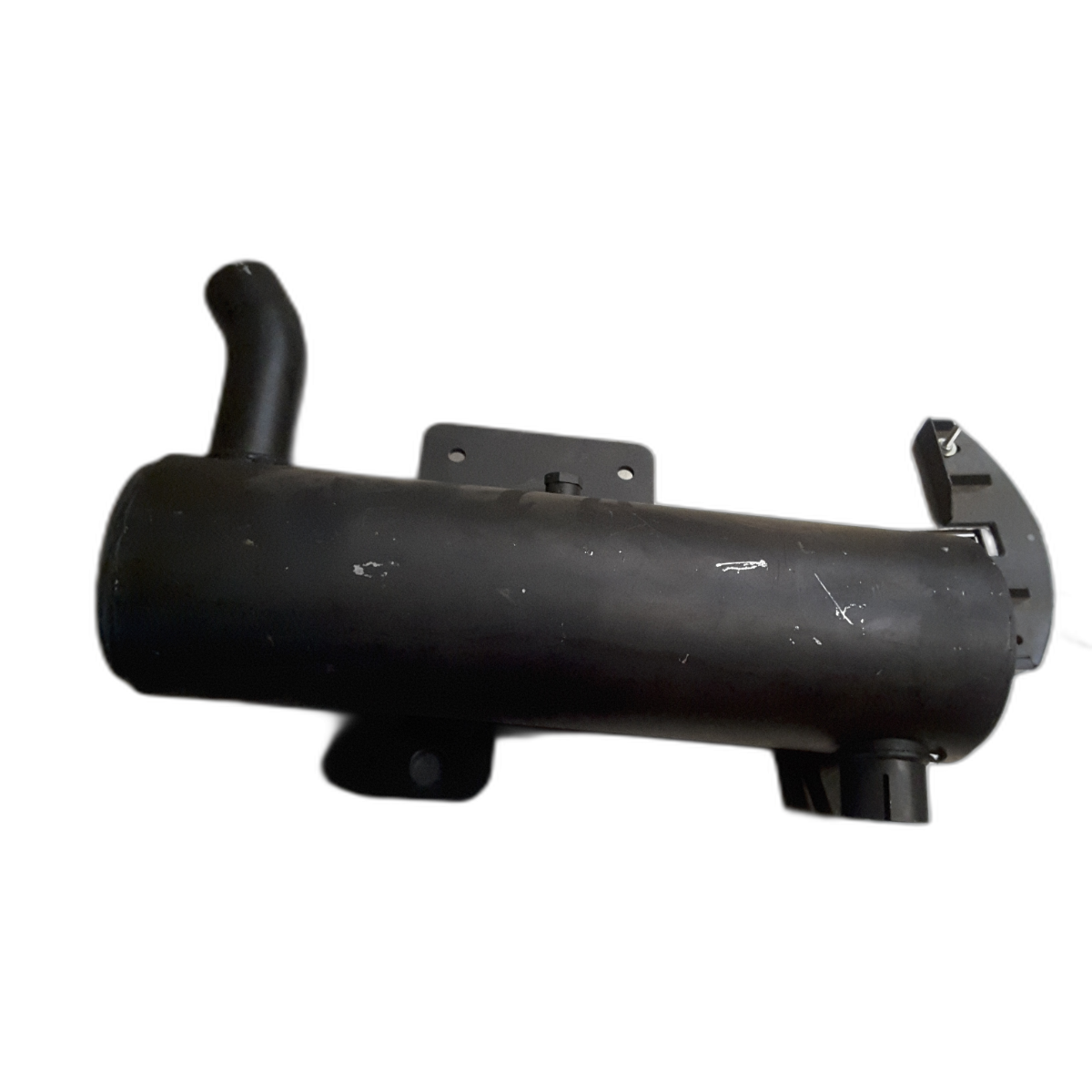

Schalldämpfer SD505
Der Schalldämpfer SD505 ist ein Abgaskomponentenbauteil zur Reduktion der Geräuschemission im Abgastrakt von Baumaschinen und ähnlichen Arbeitsmaschinen. Er wird in den Abgasstrang integriert und trägt zur Einhaltung von Lärmgrenzwerten im industriellen und baumaschinentechnischen Umfeld bei.
Das Bauteil verfügt über ein zylindrisches Gehäuse mit definiertem Anschlussrohrdurchmesser und festgelegtem Lochbild zur Montage. Durch seinen konstruktiven Aufbau mit angepasstem Volumen und Durchströmung wird der Schalldruck im Abgasstrom reduziert, ohne den Abgasdurchfluss wesentlich zu beeinträchtigen. Die Anschlussmaße ermöglichen eine reproduzierbare Einbindung in bestehende Abgasanlagen von Baumaschinen.
- Gehäusedurchmesser 140 mm und Gesamtlänge 490 mm für den Einsatz in kompakten Abgasführungen
- Anschlussrohrdurchmesser 45 mm für definierte Verbindung an das Abgasrohr
- Lochbildabmessung 114 mm x 150 mm zur verschraubten Befestigung an der Maschine
- Absatzhöhe 100 mm für die definierte Positionierung im Montageumfeld
- Drei Befestigungsbohrungen mit Durchmesser 10,5 mm für eine mehrpunktgelagerte Verschraubung
- Auslegung zur Reduzierung der Lärmemission im Abgasstrang von Baumaschinen
Die Konstruktion des Schalldämpfers SD505 ist auf einen funktionssicheren Betrieb im Abgasbereich von Baumaschinen mit reproduzierbaren akustischen und strömungstechnischen Eigenschaften ausgelegt.
