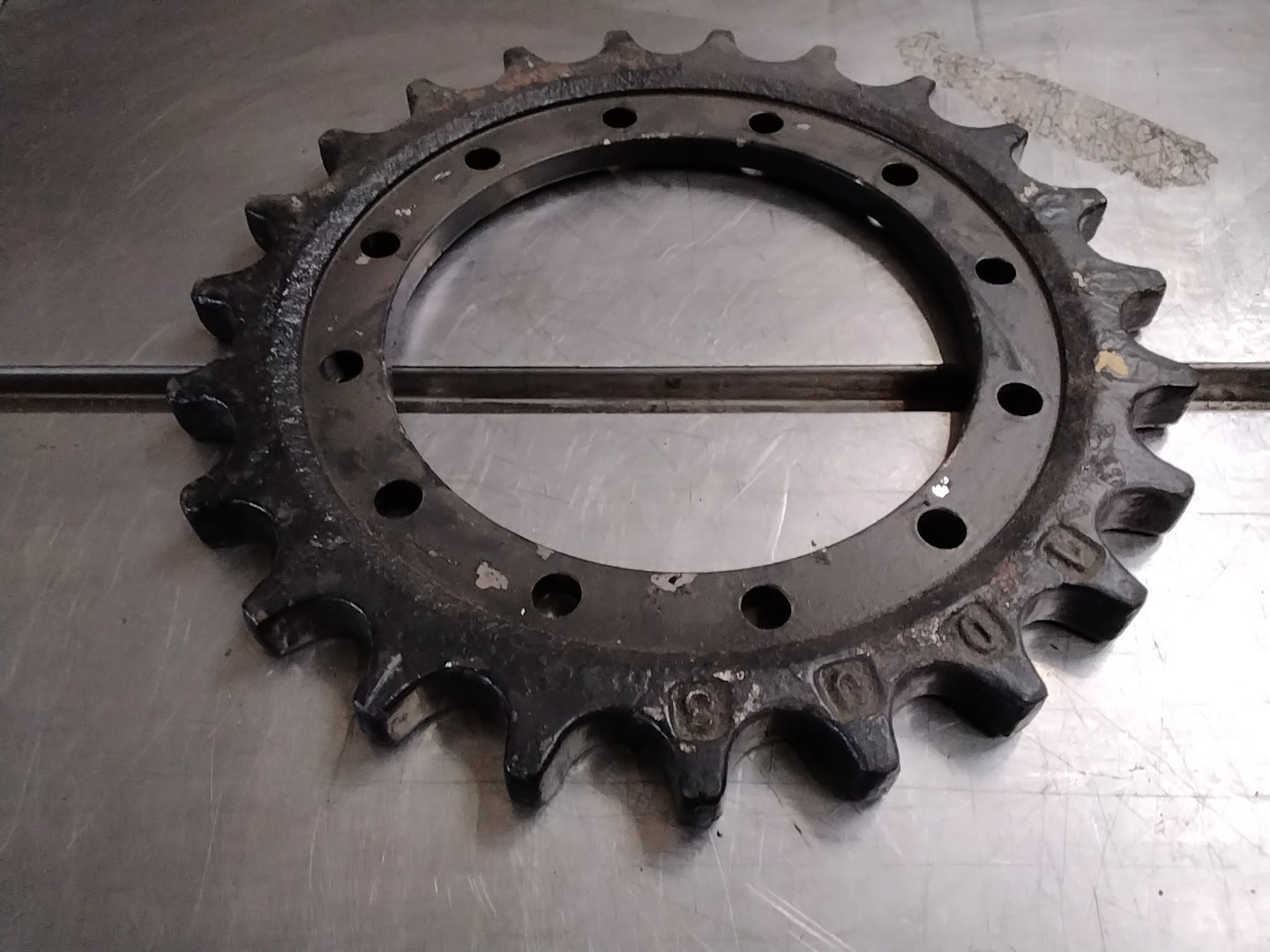

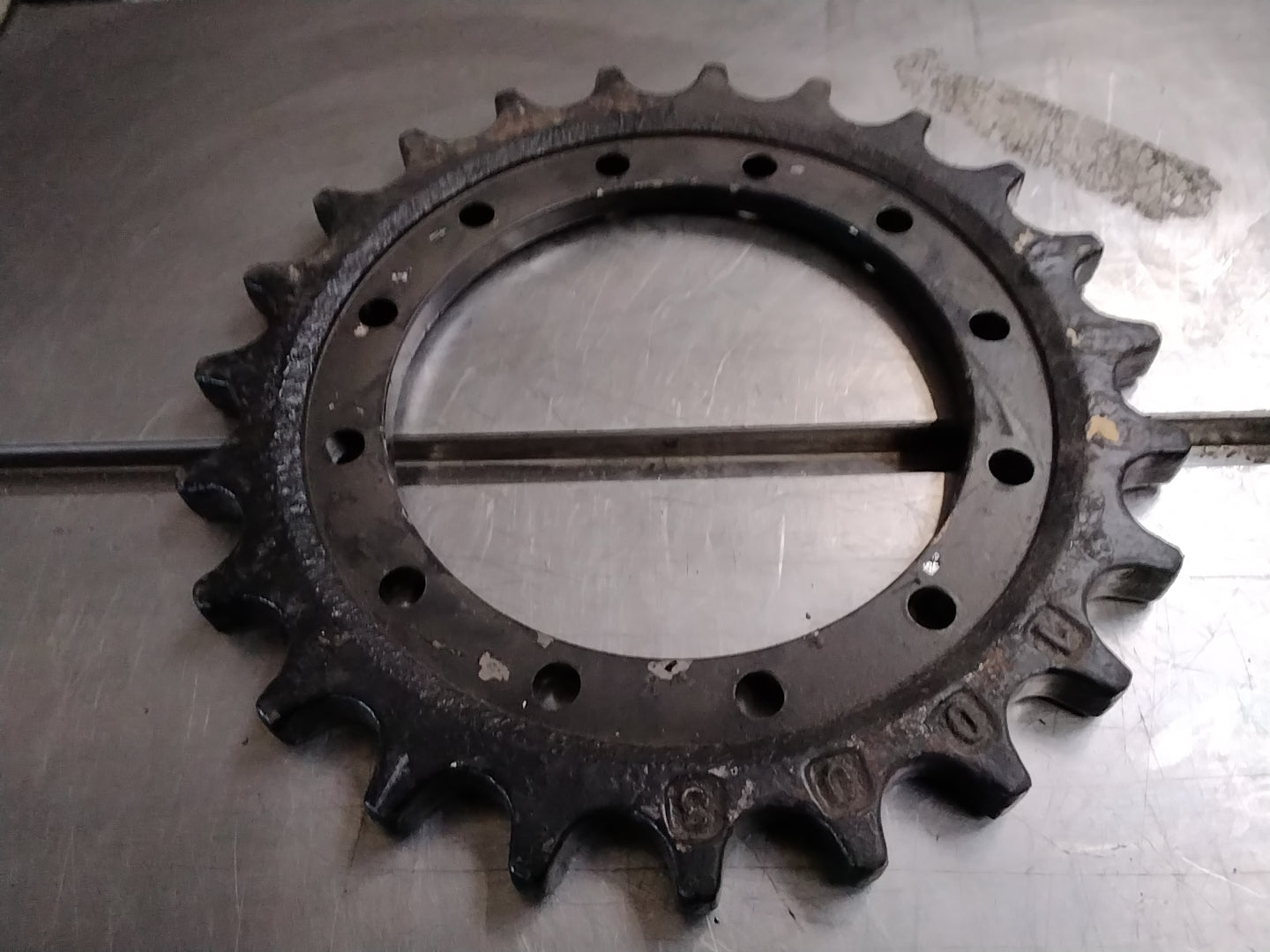

Turas Kettenrad KTSV1003
Dieses Turas beziehungsweise Kettenrad dient als Antriebskomponente in Kettenfahrwerken von Baggern und Baumaschinen und überträgt die Antriebskraft auf die Kette. Es ist auf den Einsatz in rauen Umgebungen im Erd- und Tiefbau ausgelegt.
Das Bauteil besteht aus Gusseisen und verfügt über einen verzahnten Außenring zur formschlüssigen Kraftübertragung auf die Kette sowie einen inneren Befestigungsbereich zur Montage am Antriebsflansch. Die Zähne des Kettenrades greifen in die Kettenglieder ein und wandeln das Drehmoment des Antriebs in eine lineare Bewegung des Kettenfahrwerks um. Die Befestigung erfolgt über einen inneren Lochkreis mit mehreren Schraubpunkten, die eine kraftschlüssige Verbindung zum Antriebsträger herstellen.
- Ausführung als Turas/Kettenrad für Kettenfahrwerke von Baggern und Baumaschinen
- Werkstoff Gusseisen für den Einsatz unter typischen Baustellenbedingungen

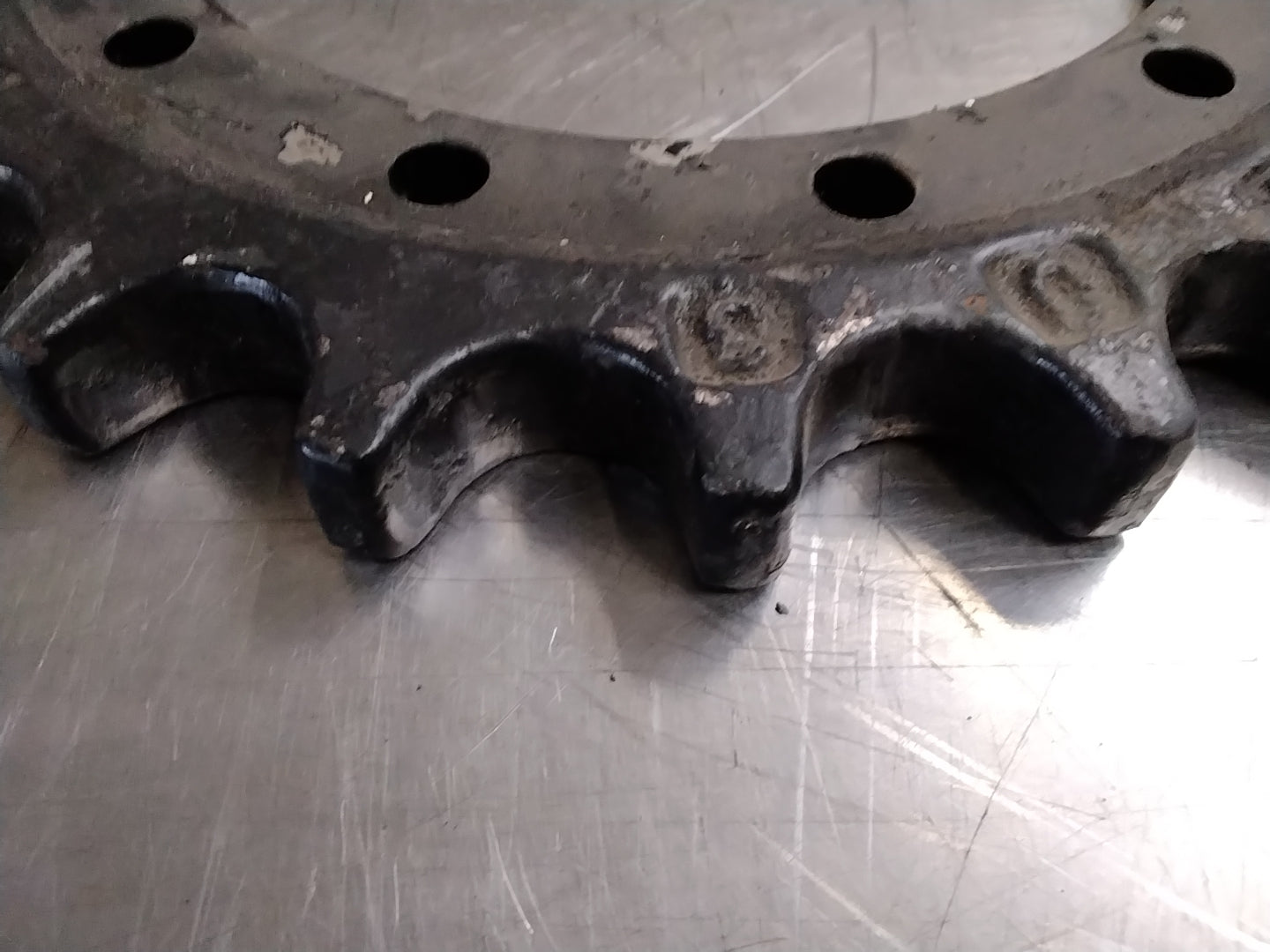

- Außenverzahnung mit etwa 23 Zähnen zur Kraftübertragung auf die Kette
- Innerer Ring mit 12 Befestigungslöchern zur Schraubmontage
- Abstand der Befestigungslöcher im inneren Ring von 68 mm
- Auslegung für drehmomentbelastete Antriebsaufgaben im Kettenfahrwerk
Die konstruktive Ausführung des Kettenrades ermöglicht einen definierten Eingriff der Kette und eine stabile Verschraubung am Antriebselement, um eine zuverlässige Funktion des Kettenfahrwerks sicherzustellen.
