Untersetzungsgetriebe BWD1-17-2.2
Dieses Untersetzungsgetriebe BWD1-17-2.2 dient zur Drehzahlreduzierung und Drehmomentanpassung in industriellen Anwendungen. Es wird zwischen Antrieb und Abtrieb in mechanische Antriebslinien integriert, um die Drehzahl des Antriebs zu senken und das übertragene Drehmoment zu erhöhen.
Das Getriebe ist als Untersetzungsstufe mit einer festen Übersetzung von 20:1 ausgelegt. Die Konstruktion umfasst eine Eingangswelle und eine Ausgangswelle mit definierten Durchmessern und Passfedern zur formschlüssigen Drehmomentübertragung. Ein Lochbild mit spezifischem Durchmesser sowie genaue Befestigungsabmessungen ermöglichen die Integration in bestehende Maschinen- und Anlagenkonzepte. Das Bauteil liegt in gebrauchtem, verschmutztem Zustand vor und verfügt über keine CE-Kennzeichnung.
- Übersetzungsverhältnis: 20:1 für deutliche Drehzahlreduzierung

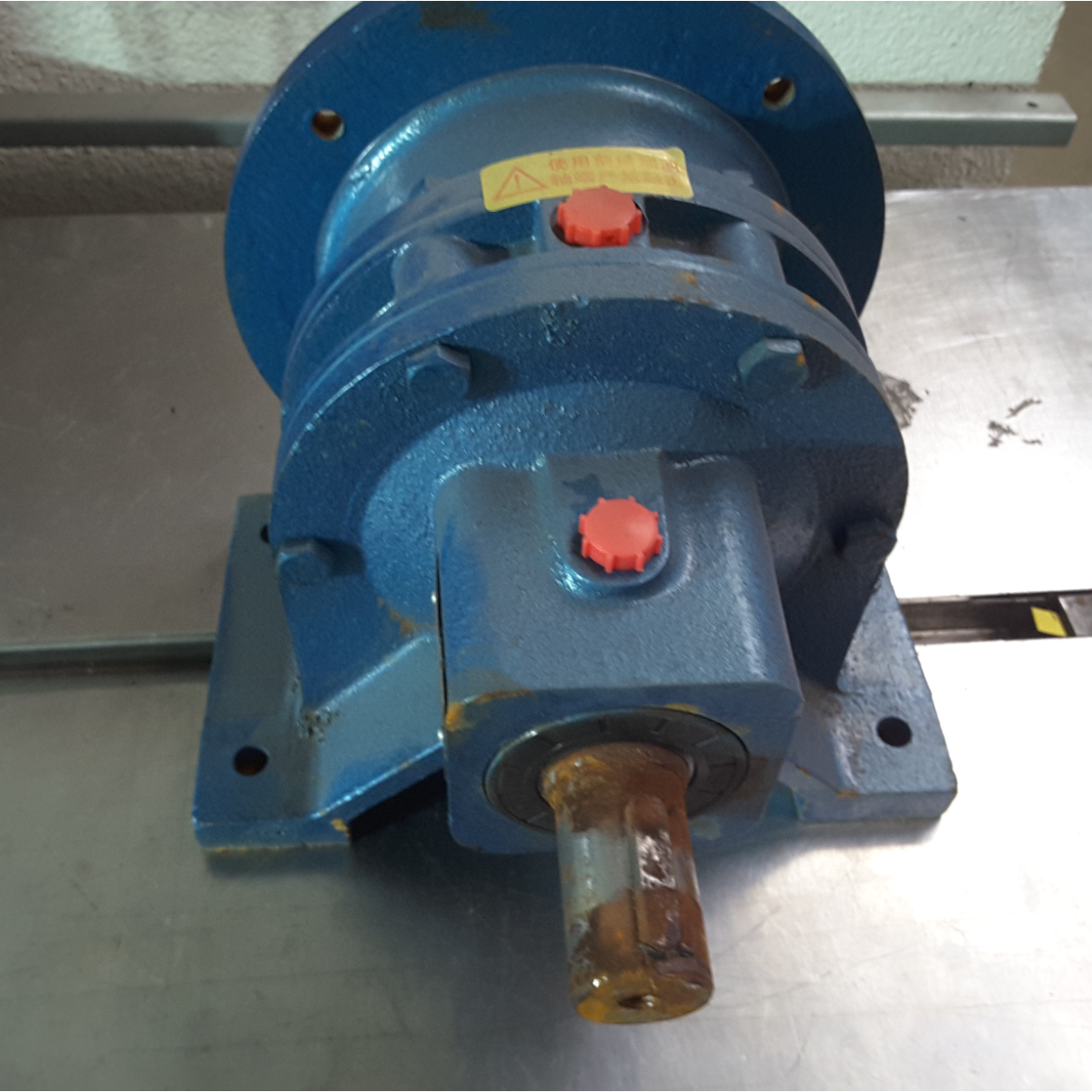

- Eingangswelle: Durchmesser 28 mm mit 8 mm Passfeder

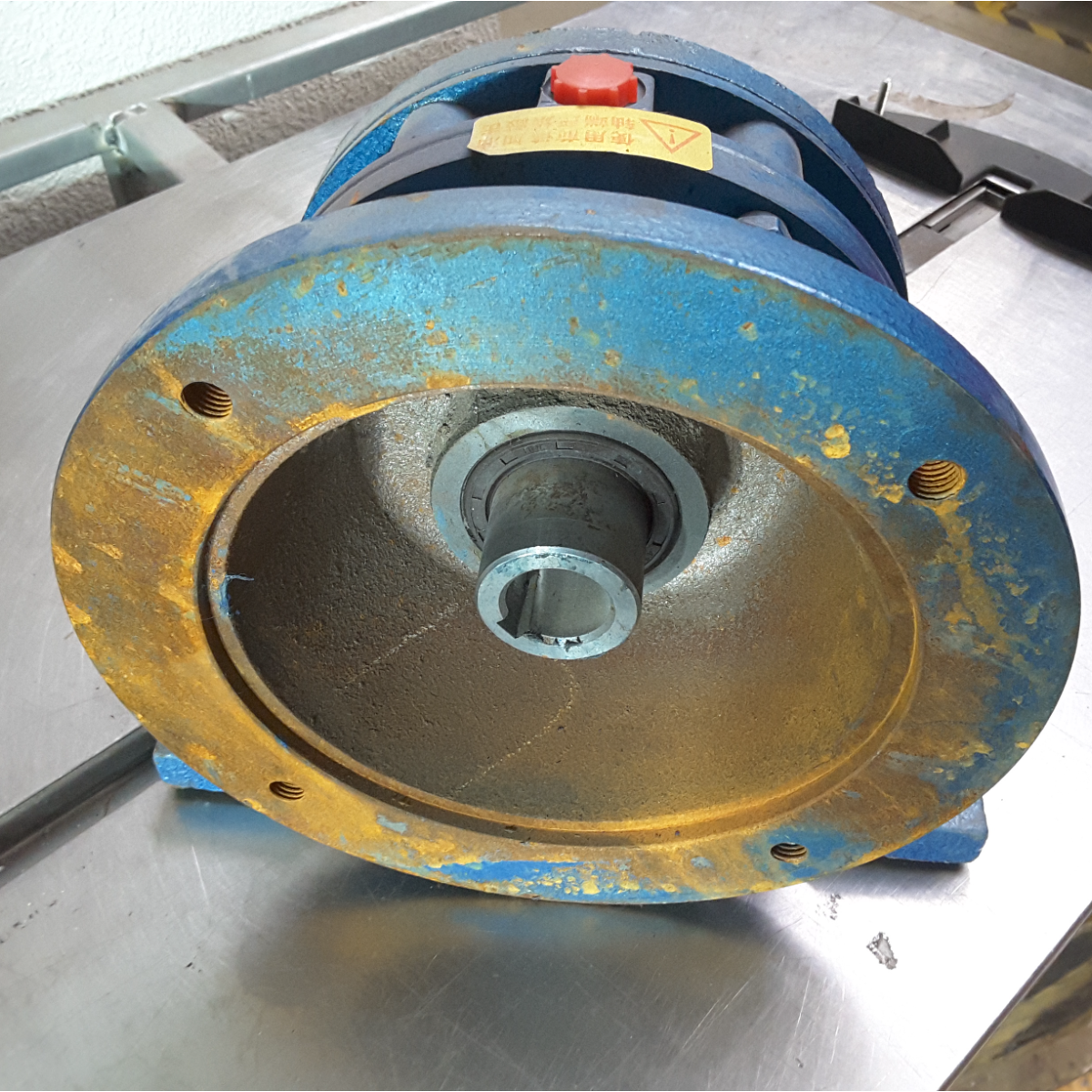

- Ausgangswelle: Durchmesser 35 mm mit 10 mm Passfeder
- Lochbilddurchmesser: 215 mm für die Flanschmontage
- Befestigungsabmessungen: 240 mm x 110 mm
- Vier Befestigungsbohrungen mit Gewinde M12
- Zustand: gebraucht und verschmutzt
- Ausführung ohne CE-Kennzeichnung
Das Untersetzungsgetriebe BWD1-17-2.2 stellt eine definierte mechanische Schnittstelle für industrielle Antriebe dar und ermöglicht eine reproduzierbare Drehmomentübertragung auf Basis der angegebenen Wellen- und Befestigungsmaße.
