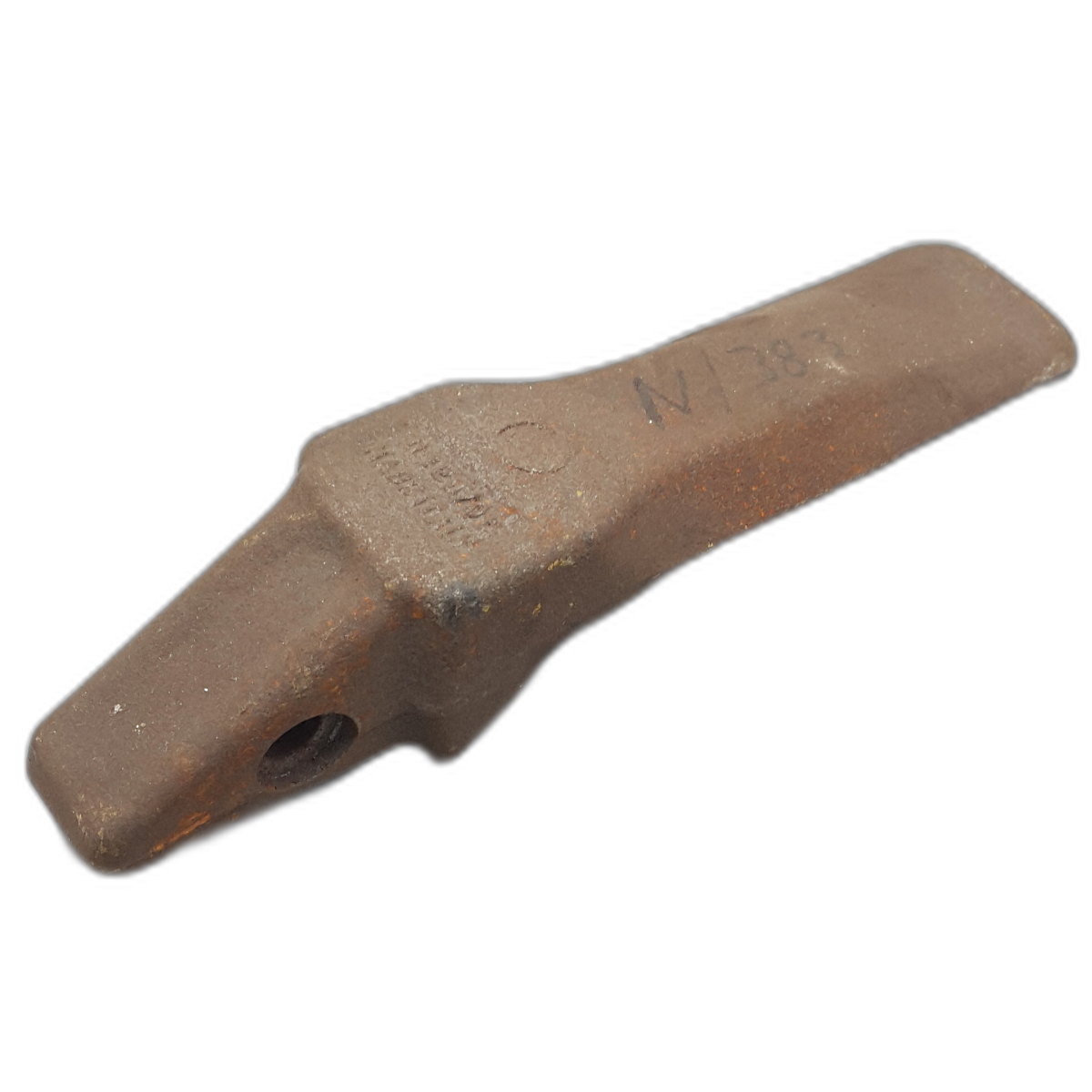

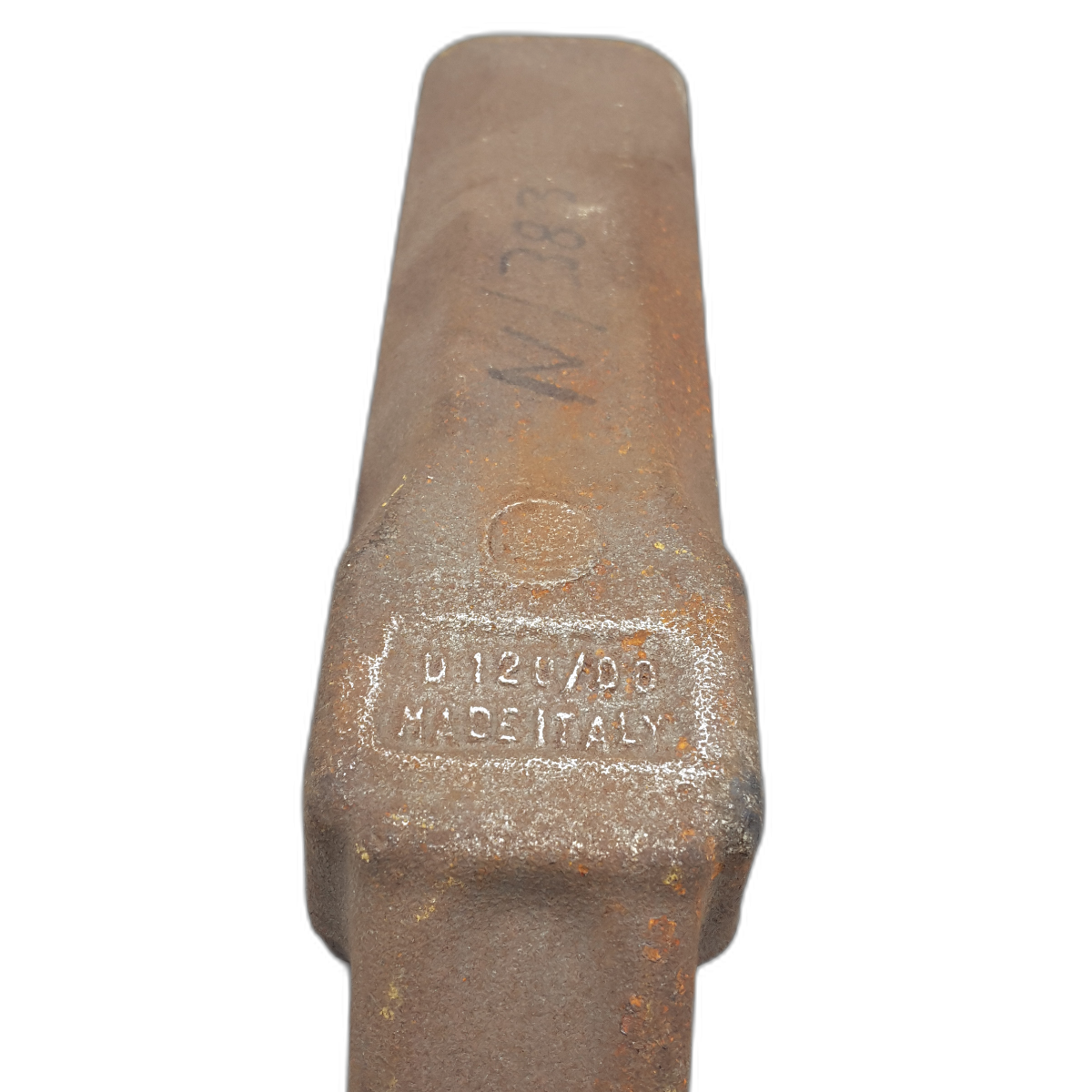

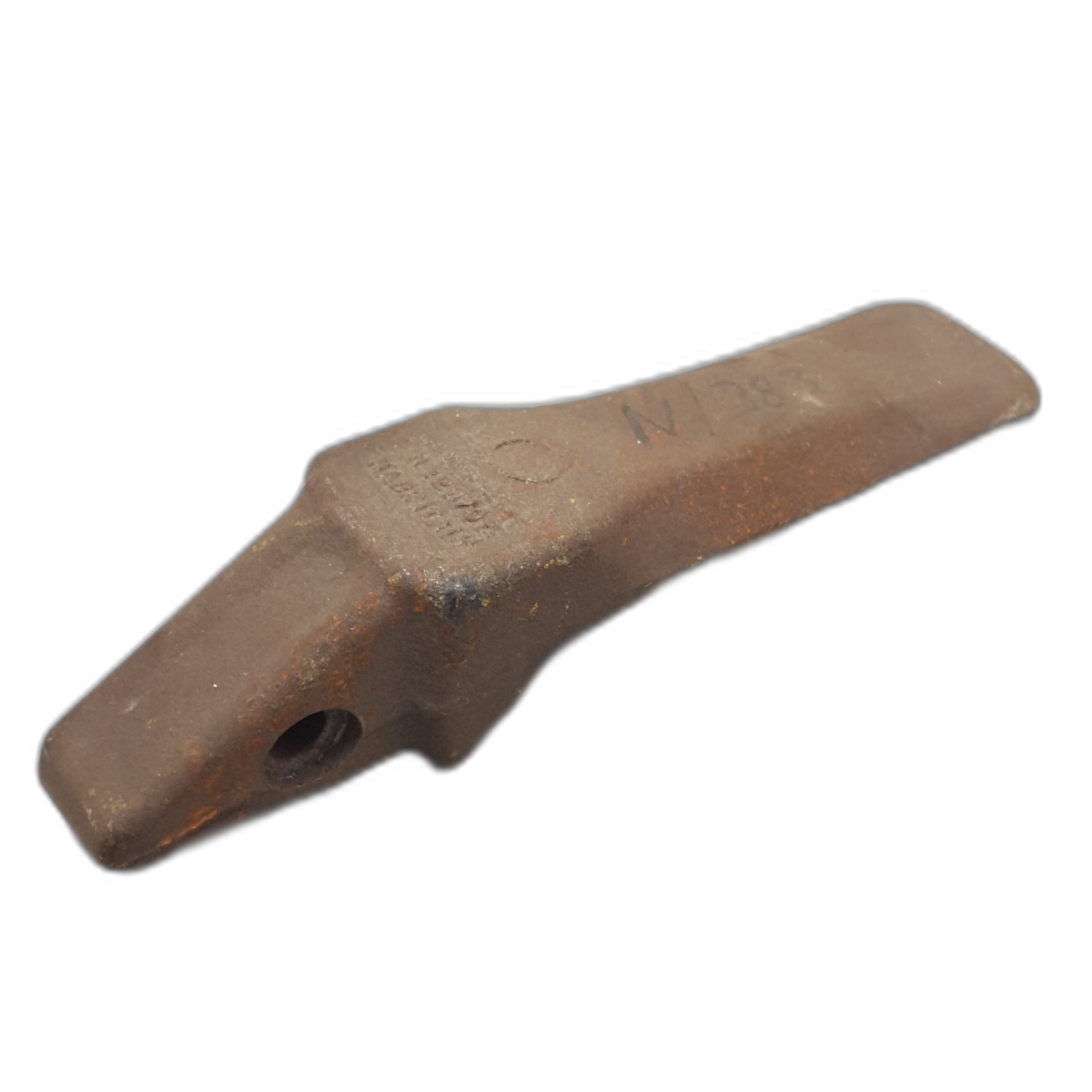

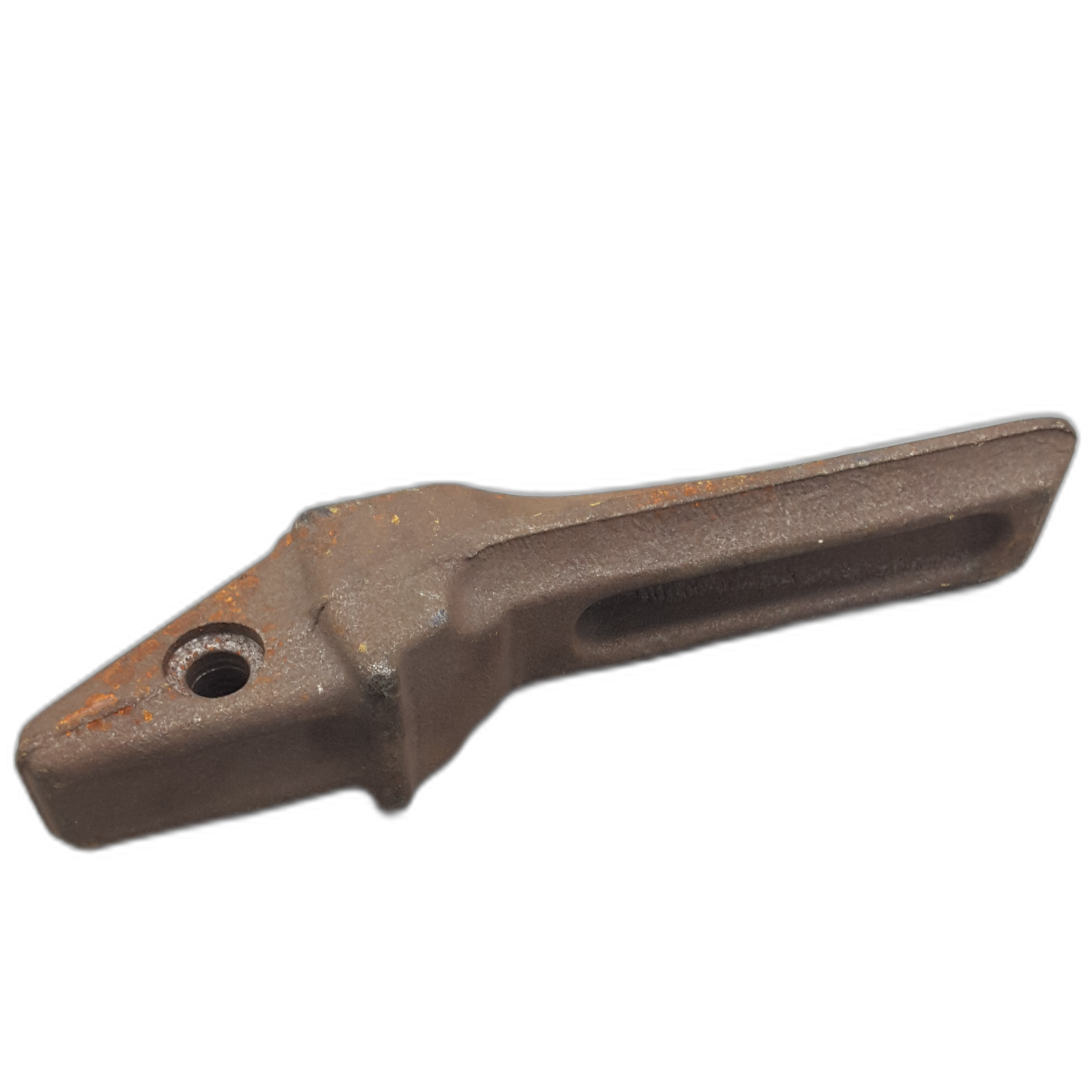

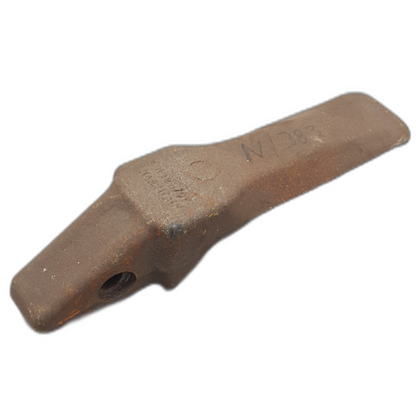

Zahnträger N383 zum Anschweißen
Der Zahnträger N383 ist ein Anschweißbauteil für den Einsatz im Bereich Erdbewegung und Baumaschinentechnik, insbesondere an Löffeln, Schaufeln oder ähnlichen Anbaugeräten zur Aufnahme von Zähnen.
Die Konstruktion umfasst eine Schweißauflage zur festen Verbindung mit dem Grundkörper des Anbaugeräts sowie eine definierte Zahnaufnahme mit Bohrungen zur Fixierung des Zahns. Der Zahnträger überträgt die am Werkzeugzahn auftretenden Kräfte in die Struktur des Anbaugeräts und stellt eine wiederholgenaue Positionierung des Zahns sicher.
- Schweißauflage mit Abmessungen 145 mm Länge und 50 mm Breite
- Zahnaufnahme mit 60 mm Länge, 36 mm Breite an der Bohrung und 47 mm Höhe
- Abstand von der Spitze des Trägers bis zur Mitte der Bohrung 42 mm
- Bohrungsdurchmesser 11,5 mm für die Befestigung des Zahns
- Ausführung als Anschweißteil für feste Verbindung mit dem Anbaugerät
- Auslegung für den Einsatz in typischen Belastungsbereichen von Erdbewegungswerkzeugen
Die Ausführung des Zahnträgers N383 ermöglicht eine form- und kraftschlüssige Anbindung des Zahnsystems an das Anbaugerät bei reproduzierbarer Positionierung und definierten Anschlussmaßen.
